参考答案：A

本题解析：用电流挡测电流或用电压挡测电压或用电阻挡测电阻前,都必须检查机械零点，故A正确B错误
用电阻挡测电阻时，若从一个倍率变换到另一个倍率，必须进行欧姆调零，故C错误
用电阻挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越小，故D错误
故选A

本题难度：一般

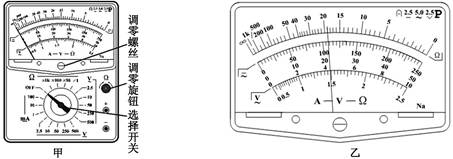

2、实验题  如下图甲为多用电表的示意图，现用它测量一个阻值约为20Ω的电阻，测量步骤如下：
【小题1】调节         ，使电表指针停在指针对准      的“0”刻线（填“电阻”或“电流”）。
【小题2】将选择开关旋转到“Ω”档的       位置。（填“×1”、“×10”、“×100”或“×1k”）
【小题3】将红、黑表笔分别插入“+”、“－”插孔，并将两表笔短接，调节          ，使电表指针对准     的“0”刻线（填“电阻”或“电流”）。
【小题4】将红、黑表笔分别与待测电阻两端相接触，若电表读数如下图乙所示，该电阻的阻值为        Ω。
【小题5】测量完毕，将选择开关旋转到“OFF”位置。

参考答案：
【小题1 】调零螺丝  电流
【小题2】×1
【小题3】调零旋钮 （1分） 电阻 （1分）
【小题4】19.0
【小题5】

本题解析：使用多用电表欧姆档，先机械调零。中值电阻为15Ω，测量20Ω的电阻时，要使用×1的倍率，然后进行欧姆调零；由刻度盘和倍率可知，测量电阻的阻值为19.0Ω

本题难度：一般

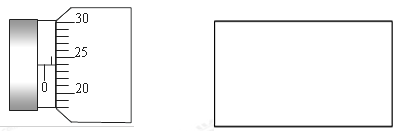

3、实验题  在“测定金属电阻率”的实验中，我们需要用          测量金属导线的直径，下图给出了某次测量结果的放大图，那么该次的测量结果为       mm。
请你在下面方框中画出该实验电路图。

参考答案：螺旋测微器； 0.739； 电路如下图：

本题解析：测量金属导线的直径应使用螺旋测微器，固定尺刻度为0.5mm，螺旋尺刻度为23.9×0.01mm，所以读数为0.739mm。
金属丝的电阻较小，故用电流表外接法；用限流接法即可满足调节电压的目的，电路如下：

考点：测定金属电阻率

本题难度：一般

4、选择题  下图所示为两个独立电路A和B的路端电压与其总电流I的关系图线，则

A．路端电压都为时，它们的外电阻相等
B．A电路的短路电流大于B电路的短路电流
C．电路A的电动势大于电路B的电动势
D．A中电源的内阻小于B中电流的内阻
