2、实验题  测量一只量程已知的电压表内阻，器材如下：
A. 待测电压表    （量程3V，内阻约3KΩ)
B．电流表  （量程0.6A，内阻0.01Ω）
C. 定值电阻R（阻值2KΩ，额定电流0.5A）
D．电源E（电动势约3V，内阻不计）
E．开关两只，S1、S2，导线若干

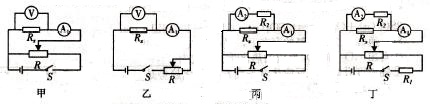

（1）某同学设计了如图 (甲)所示的测量电路，在实验操作时，发现不可行。你认为主要问题是                                                        。

（2）请从上述所给器材中选用所需器材，帮助该同学设计一个能尽量减小实验误差的测量电路，并在虚线框内画出原理图，要求标明给定器材的符号。用需要测量的物理量和电路中器材已给的物理量，写出电压表内阻的计算式Rv=               。并从图中所给的器材中选出你所需要的器材，连接成实验电路图。


3、实验题  (10分) 如图甲为欧姆表电路的原理图，某兴趣小组认为欧姆表内部（图中虚线框内）可等效为一电源，设计如图乙的电路来测量欧姆表某挡位的电动势与内阻。具体操作如下：

R/kΩ	0.5	1.0	1.5	2.0	2.5	3.0
I/mA	1.48	1.20	1.03	0.86	0.74	0.67
	0.68	0.83	0.97	1.16	1.35	1.49

4、实验题  （10分）在“练习使用多用电表”实验中，某同学进行了如下的操作：
（1）用多用电表电阻档测量某一电阻的阻值时，该同学先用大拇指和食指紧捏红黑表笔进行奥姆调零（如图a所示），然后用两表笔接触待测电阻的两端（如图b所示），这两步操作是否合理？             （填“a合理”或“b合理”或“都不合理”）

（2）用多用电表电流文件测量电路中电流，该同学将选择开关置于直流“50mA”文件,连接的电路如图c所示，图中多用电表测定的是__ __    （填甲电阻的电流、乙电阻的电流或总的电流），测得的值是___________。

（3）该同学要测量多用电表直流2.5 V

5、实验题  （16分）一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程。

所用器材有：量程不准的电流表，内阻=10.0，量程标称为5.0mA；标准电流表，内阻=45.0，量程1.0mA；标准电阻，阻值10.0；滑动变阻器R，总电阻为300.0；电源E，电动势3.0V，内阻不计；保护电阻；开关S；导线。
回答下列问题：
（1）在答题卡上（图2所示）的实物图上画出连线。

（2）开关S闭合前，滑动变阻器的滑动端c应滑动至              端。
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表满偏；若此时电流表的读数为，则的量程=     。
（4）若测量时，未调到满偏，两电流表的示数如图3所示，从图中读出的示数 =       ，的示数 =         ；由读出的数据计算得=    。（保留3位有效数字）

（5）写出一条提高测量准确度的建议：                             。[来源:学.科.网Z.X.X.K][来源:Z&xx&k.Com][来源:学+科+网]
