高考物理知识点《变压器原理》考点特训（2019年冲刺版）(一)

2019-03-16 02:39:58 【大中小】

1、选择题图中为一理想变压器，其原线圈与一电压有效值不变的交流电源相连：P为滑动头，现令P从均匀密绕的副线圈最底端开始，沿副线圈匀速上滑，直至白炽灯泡L两端的电压等于其额定电压为止，用I1表示流过原线圈的电流，I2表示流过灯泡的电流，U2表示灯泡两端的电压，N2表示灯泡消耗的电功率（这里的电流、电压均指有效值；电功率指平均值）。下列4个图中，能够正确反映相应物理量的变化趋势的是

[? ]
A．
B．
C．
D．

2、选择题如图1所示，一理想变压器原、副线圈匝数之比为5：1，交流电源的电压（V），电阻Ω，电压表、电流表均为理电表。则下列说法正确的是（）

A．交流电的频率为100Hz
B．电阻R上的功率为1100W
C．电压表V的示数为
D．电流表A1的示数为

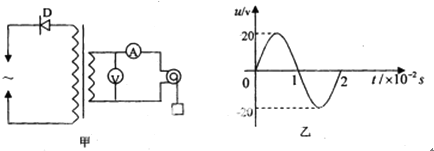

3、选择题如图甲所示，理想变压器原、副线圈的匝数比为2：1，D为二极管，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，输出端接有一个电动机，电动机线圈电阻为R=1Ω，当输入端接通电源后，电动机带动一重物匀速上升，电流表示数为2A．下列说法正确的是（　　）

A．原线圈两端电压的瞬时值表达式为u=20sin50πt
B．电压表的示数为5V
C．电动机的输出功率为6W
D．电动机消耗的功率为4W

4、选择题如图，理想变压器原、副线圈匝数比n1∶n2=2∶1，V和A均为理想电表，灯泡光电阻R1=6Ω，A、B端电压u1=12sin100πt（V）.下列说法正确的是

A.电流频率为100Hz
B.V的读数为24V
C.A的读数为0.5A
D.变压器输入功率为6W

5、选择题如图甲所示，理想变压器原、副线圈的匝数比为5：1，原线圈接交流电源和交流电压表，副线圈接有“220V，440W”的热水器、“220V，220W”的抽油烟机．如果副线圈电压按图乙所示规律变化，则下列说法正确的是（　　）

A．副线圈两端电压的瞬时值表达式为u=220

sin100πtv
B．电压表示数为1100

V
C．热水器的发热功率是抽油烟机发热功率的2倍
D．1min内抽油烟机消耗的电能为1.32×l04J
