参考答案：断开时：由闭合电路欧姆定律得：I1=Er+R3+R1+R2=E6+R2+R3①；
ab段消耗的功率为：P1=I12×（R1+R2）=(E6+R2+R1)2×(R1+R2)
闭合时：I2=Er+R3+R1=E6+R1②；
ab段消耗的功率为：P2=I22×R1=(E6+R1)2×R1
由P1=P2得：(E6+R2+R1)2×(R1+R2)=(E6+R1)2×R1
解得：R1+R2=36R1
代入得：A：4+5=364正确，
B：3+6≠363错误．
电压表的示数是ab端的电压U，U=E-I（r+R3），由①②得：I1＜I2
故断开时的电压大，故C正确
故选：AC

本题解析：

本题难度：一般

2、实验题  在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．待测的干电池（电动势约1.5V，内电阻约1.0）
B．电压表V（量程0--3V，内阻约为1000）
C．电流表A（量程0--0.6A，内阻约为1）
D．滑动变阻器R1（0--20，10A）
E．滑动变阻器R2（0--200，1A）
F．开关和导线若干

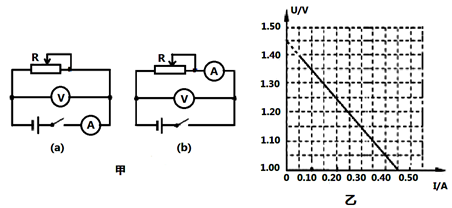

（1）某同学设计了如图甲所示的（a）、（b）两个参考实验电路，其中合理的是_______图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选_______（填写器材前的字母代号）。
（2）通电前应该把变阻器的阻值调至_______（填“最左边”或“最右边”）
（3）图乙为该同学根据（1）中选出的合理的实验电路，利用测出的数据绘出的U--I图线，则由图线可得被测电池的电动势
E=    V，内阻r=    。（结果保留3位有效数字）
（4）考虑电表内阻的影响，按正确图示的方式连接所测得的电源电动势和电源电动势的真实值的关系为：_____ （填“大于”、“等于”、或“小于”）

参考答案：（1）b； D； (2)最右边；    (3)1.45(1.44--1.46)；   1.00(0.957--1.05)；  (4)小于

本题解析：
试题分析:（1）由于干电池的内阻很小，所以采用图b的方法，更合理；同理滑动变阻器的最大值小一些更合理一些，故应该选D。
（2）通电前应该把变阻器的阻值调至最大，也就是最右边。
（3）电源的U-I图象中，与纵轴（U轴）的交点是电源电动势，故电源电动势值为1.45V，电源内阻是斜率，故电源内阻为1.00Ω。
(4)由于电压表的分流作用，电源电动势测量值小于电动势的真实值。
考点：测电源电动势和内电阻

本题难度：一般

3、选择题  在如图所示电路中，当滑动变阻器的滑动触头P向右滑动时，三个理想电流表的示数都发生变化，电流表A1、A2、A3的示数变化量的大小分别为△I1、△I2和△I3，下列说法中正确的是（　　）
A．电流表A2的示数一定变大
B．电流表A3的示数一定变大
C．|△I1|一定大于|△I2|
D．|△I1|一定小于|△I3|
