1、选择题  如图所示，在水平向右的匀强电场中有一绝缘斜面，斜面上有一带电金属块沿斜面滑下，已知在金属块滑下的过程中动能增加了12 J，金属块克服摩擦力做功8 J，重力做功24 J，则以下判断正确的是

[? ]

参考答案：D

本题解析：

本题难度：简单

2、简答题  如图所示电路，已知R3=4Ω，闭合电键，安培表读数为0.75A，伏特表读数为2V，经过一段时间，一个电阻断路，使安培表读数变为0.8A，伏特表读数变为3.2V，问：
（1）哪个电阻断路（不必说明理由）？R1的阻值是多少？
（2）电阻断路前后，电路消耗的总功率之比P：P′=？
（3）能否求出电源电动势E？如能，求出结果；如果不能，说明理由．能否求出电源内阻r？如能，求出结果；如果不能，说明理由．

参考答案：（1）由于发生故障后，伏特表和安培表有示数且增大，说明外电阻增大，故只能是R2被烧断了．
R2被烧断后，电压表的示数等于电阻R1两端的电压，则电阻R2被烧坏后，电压表读数等于电阻R1的电压大小
则：R1=U′1I′1=3.20.8=4Ω?
（2）根据电路总功率P=εI总
电阻R2被烧坏前后电路总功率之比pp′=I总I总′
电阻R2被烧坏前I总=（0.75×4-24+0.75）A=1A，电阻R2被烧坏后I总′=0.8A
电阻R2被烧坏前后电路总功率之比pp′=I总I总′=54?
（3）能求出电源电动势E，不能求出电源内阻r
电阻R2坏前E=1×（R4+r）+0.75×4，电阻R2坏后E=0.8×（R4+r）+3.2
可求出E=4V?
答：（1）电阻R2被烧断了，R1的阻值是4Ω．
（2）电阻断路前后，电路消耗的总功率之比5：4．
（3）只能求出电源电动势E而不能求出内阻r，电源的电动势为4V．

本题解析：

本题难度：一般

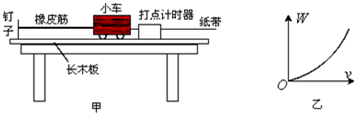

3、简答题  （1）如图甲所示是“探究做功与物体速度变化的关系”的实验装置示意图，关于该实验，下列叙述正确的是______
A．放小车的长木板应尽量水平
B．先接通电源，再让小车在橡皮筋的作用下弹出
C．每次改变橡皮筋的根数，不必将小车拉到相同的位置释放
D．每次实验必须设法算出橡皮筋对小车做功的具体数值
（2）若根据多次测量数据画出的W-v图象如图乙所示，根据图线形状可知，关于橡皮筋做功W与小车速度v的关系作出以下的猜想，其中肯定不正确的是______
A．W∝

参考答案：（1）A、实验时应平衡摩擦力，放小车的长木板不能保持水平，故A错误；
B、先接通电源，再让小车在橡皮筋的作用下弹出，故B正确；
C、每次改变橡皮筋的根数，为保证每根橡皮筋做功相同，必将小车拉到相同的位置释放，故C错误；
D、橡皮筋对小车做的功可以用橡皮筋的条数表示，不需要算出橡皮筋对小车做功的具体数值，故D错误；
故选B．
（2）根据图象结合数学知识可知，该图象形式和y=xn（n=2，3，4）形式，故AB错误，CD正确．
故答案为：（1）B；（2）AB．

本题解析：

本题难度：一般

4、选择题  阻值为10Ω的电阻接到电压波形如图所示的交流电源上，以下说法正确的是（　　）
A．电压的有效值为10V
B．通过电阻的电流有效值为
