1、选择题  将阻值随温度升高而减小的热敏电阻Ⅰ和Ⅱ串联，接在不计内阻的稳压电源两端。开始时Ⅰ和Ⅱ阻值相等，保持Ⅰ温度不变，冷却或加热Ⅱ，则Ⅱ的电功率在
A．加热时变大，冷却时变小
B．加热时变小，冷却时变大
C．加热或冷却时都变小
D．加热或冷却时都变大

参考答案：C

本题解析：设两个热敏电阻分别为和，电源电动势为，可以把温度不变的电阻看做电源内阻，把温度变化电阻变化的电阻看做外电阻，则只有当外电阻等于内电阻即时电路输出功率最大即电阻的功率最大，所以无论是加热或者变冷，都会使外电阻不等于内电阻，输出功率变小，的电功率变小，对照选项C对。

本题难度：一般

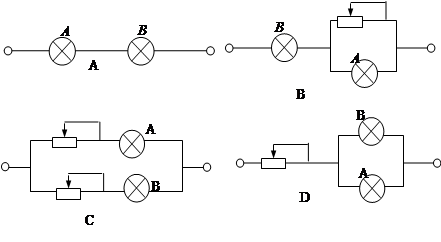

2、选择题  A、B两灯额定电压均为U，额定功率PA<PB，今将A、B两灯接在电压为2U的电路上，要使两灯均正常发光，且符合节能的原则，应选用的电路接法是

参考答案：B

本题解析：由，因,所以，若将A、B两灯串联直接接在电压为2U的电路上，由分压公式知A灯分得的电压大于U，B灯分得的电压小于U，两灯均不能正常发光，A错；A灯与滑动变阻器并联，调节滑动变阻器的阻值，使其并联的总电阻与B灯的电阻相同，此时AB灯两端的电压都是U，两灯均正常发光，B对；对C中的电路，调节两个滑动变阻器的阻值，两灯也能正常发光，但不符合节能的原则，C错；对D中的电路，调节滑动变阻器的阻值，两灯也能正常发光，但滑动变阻器通过的电流比B的大，消耗的功率比B的大，所以不符合节能的原则，D错。
考点：本题考查公式，电路的连接方式
点评：本题学生要会用串并联电路的电压，电流，电阻关系去分析滑动变阻器接入电路时消耗的功率大小。

本题难度：一般

3、选择题  两定值电阻R1、R2串联后接在电压恒为10 V的两点间，某同学把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表读数为5V，他又把该电压表改接在R2的两端，则电压表的示数
[? ]
A．可能为6V
B．可能为3V
C．可能为4V
D．一定为5V

参考答案：BC

本题解析：

本题难度：一般

4、计算题  （7分）如图所示小电风扇额定电压为6V，先将小电风扇加1.5V电压，发现电风扇并不转动，此时电流为0.3A，求：

（1）求电风扇电机的电阻为多少？
（2）若电阻不变，则当电压为6V时，此时电流为0.4A，求电风扇的电功率和热功率；
（3）简述此过程能量是如何转化的？

参考答案：(1)5Ω；(2)2.4W；0.8W; (3) 输入给电动机的电能一部分转化为热能，大部分转化为机械能.

本题解析：（1）电风扇电机的电阻为
(2) 若电阻不变，则当电压为6V时，此时电流为0.4A，则电风扇的电功率：P=IU=0.4×6W=2.4W
热功率：P热=I2r=0.42×5W=0.8W
（3）输入给电动机的电能一部分转化为热能，大部分转化为机械能.
考点：电动机的计算及能量转化.

本题难度：一般

5、选择题  如图所示电路中灯泡A.B均不亮，但电路中只有一处断开，现作电压表测得Uab=0、Uac=6V、Ubd=6V、Ucd=0，则可分析出    （  ）

A.B灯断；    B.A灯断；   C.电源断；    D.R断

参考答案：D

本题解析：由于电路中有一处断开，用电压表检测电路中的故障时，并联在两点之间就相当于将电压表与电源相连接，如果电压表有示数，则这个闭合电路就是通的，如果没有示数，则电路中某处是断开的；由于电压表接在ac两点间时，电压表有示数，说明电源和B灯都是完好的；由于电压表接在bd两点间时，电压表有示数，说明电源和A灯都是完好的；则将二者结合起来分析，电阻R是断开的。
考点：故障电路。

本题难度：一般
