1、选择题  如图，是直线电流、环形电流磁场的磁感线分布图，其中电流方向与磁感线方向关系正确的是（　　）
A．

B．

C．

D．

参考答案：A、电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A正确；
B、电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；
C、图中电流为环形电流，则内部磁场应向右，故C错误；
D、由右手螺旋定则可知，内部磁感线方向向左，故D错误；
故选A．

本题解析：

本题难度：简单

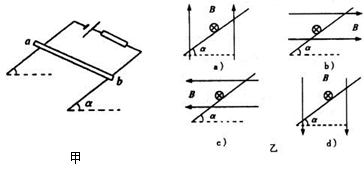

2、选择题  如图5甲所示，质量为m的通电细杆ab置于倾角为的粗糙平行导轨上，细杆上有电流通过时，恰好静止在导轨上. 乙图中给出了4种可能的磁场方向，其中杆与导轨间摩擦力可能为零的是（?）

A．图a
B．图b
C．图c
D．图d

参考答案：AC

本题解析：由左手定则知图a中的安培力方向水平向右，图b的安培力方向竖直向下，图c的安培力方向竖直向上，图d中的安培力方向水平向左，分别在abcd图上作出细杆的受力分析图，对a图细杆受重力，支持力，安培力三个力的合力可能为零，所以杆与导轨间摩擦力可能为零，A对； 对b图细杆受重力，支持力，安培力三个力的合力一定不能为零，所以杆与导轨间摩擦力不可能为零，B错；对c图当安培力与重力相等时，细杆对导轨的压力和摩擦力都为零，C对；对d图细杆受重力，支持力，安培力三个力的合力一定不能为零，所以杆与导轨间摩擦力不可能为零，D错。
点评：本题学生要分别作出细杆在不同磁场下的受力分析图，据图去分析摩擦力是否可能为零。

本题难度：简单

3、选择题  如图所示，两根平行的通电直导线通过等腰直角三角形的两个顶点，两根导线中通过大小相等、方向垂直纸面向里的电流，每根导线在直角顶点产生的磁场的磁感应强度大小均为B，则直角顶点处实际的磁感应强度的大小和方向为（　　）
A．
