1、选择题  1932年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示．这台加速器由两个铜质形盒,构成，其间留有的窄缝处加有高频交变电压(加速电压)
．
下列说法正确的是

A．回旋加速器只能用来加速正离子
B．离子从D形盒之间空隙的电场中获得能量
C．离子在磁场中做圆周运动的周期与加速交变电压的周期不相同
D．提高窄缝处的高频交变电压U，则离子离开磁场时的最终速度将增大

参考答案：B

本题解析：回旋加速度可以加速正负离子，所以A错误，离子在D形盒之间的间隙中的电场中获得能量，即加速，在磁场中受洛伦兹力，洛伦兹力不作功，在磁场中离子做匀速圆周运动，在这个过程中，，与速度无关，它等于加速交变电压的周期，离子最终的速度为，所以由回旋加速器的半径决定。所以选B。

本题难度：简单

2、选择题  如图所示，在两条竖直边界线所围的匀强电场中，一个不计重力的带电粒子从左边界的 P 点以某一水平速度射入电场，从右边界的 Q 点射出，下列判断正确的有（?）

A．粒子带正电
B．粒子做匀速圆周运动
C．粒子电势能增大
D．仅增大电场强度粒子通过电场的时间不变

参考答案：AD

本题解析：由题意知，粒子做类平抛运动，由图知粒子受电场力竖直向下，与电场方向相同，故粒子带正电，所以A正确；B错误；电场力做正功，故电势能减小，所以C错误；粒子在水平方向做匀速直线运动，故仅增大电场强度粒子通过电场的时间不变，所以D正确。

本题难度：一般

3、选择题  用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的正（+）插孔，黑表笔插入多用电表的负（-）插孔，则（　　）
A．测电压时电流从红表笔流入多用电表，测电阻时电流从红表笔流出多用电表
B．测电压时电流从红表笔流入多用电表，测电阻时电流从红表笔流入多用电表
C．测电压时电流从红表笔流出多用电表，测电阻时电流从黑表笔流出多用电表
D．测电压时电流从红表笔流出多用电表，测电阻时电流从红表笔流入多用电表

参考答案：B

本题解析：

本题难度：一般

4、实验题  ⑴（8分）如图是一位同学做“探究动能定理”的实验装置．

①他让一重物拉着一条纸带自由下落，通过打点计时器在纸带上打下的点，再取纸带的一段进行研究．那么测定重力做功和物体动能的增加量时，需要用　　测量这一段的　　，并计算重物在这一段运动的初速度和末速度。
②该同学计算了多组动能的变化量，画出动能的变化量与下落的对应高度的关系图象，在实验误差允许的范围内，得到的－图应是如下的　　　图。

⑵（10分）某同学通过连接下图(a)实验器材来描绘额定电压为2.0V，额定功率为1.0W的小灯泡Ｌ的Ｕ—Ｉ图线(要求Ｌ的电流从零开始)．其中电源的电动势为3V。
①该同学有两条连线是错误的，请在图(a)中对错线打“×”，并画出正确连线。

②他根据实验数据，计算并描绘出Ｕ－Ｉ的图象如图(b)所示。由图象可知，当所加电压为0.8V时，灯丝电阻为_______Ω，灯泡实际消耗的电功率为________Ｗ；而由此图可知小灯泡Ｌ的电阻随着电压的增大而　　　　。(计算结果保留二位有效数字)

参考答案：⑴①刻度尺（2分）；位移或高度（2分）．②Ｃ(4分)．
⑵①如图所示

（每条线２分，共4分．说明：从电流表0.6A接线柱连接到滑动变阻器的导线连接在滑动变阻器的Ａ或Ｂ都正确）．
②2.3Ω(2.2Ω～2.4Ω)；0.28W(0.27W～0.29W)；增大（每空2分，共6分）

本题解析：略

本题难度：一般

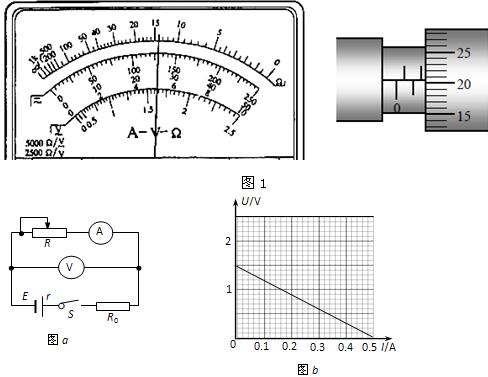

5、填空题  （1）下图1为一正在测量电阻中的多用电表表盘和用测量圆柱体直径d的螺旋测微器，如果多用表选用×100挡，则其阻值为______Ω、圆柱体直径为______mm．
（2）如图a所示，是用伏安法测电电动势和内阻的实验电路图，为防止短路，接入一保护电阻R0，其阻值为2Ω．通过改变滑动变阻器，得到几组电表的实验数据，并作出如图b所示的U-I图象：
①根据U-I图象，可知电电动势E=______V，内阻r=______Ω．
②本实验测出的电的电动势与真实值相比是______．（填“偏大”、“偏小”或“不变”

参考答案：（1）图1所示表盘可知，所测电阻阻值为14×100=1400Ω；
由图示螺旋测微器可知，固定刻度示数为1.5mm，可动刻度示数为20.5×0.01mm=0.205mm，螺旋测微器示数1.5mm+0.205mm=1.705mm．
（2）①由图b所示图象可知，图象与纵轴交点坐标值是1.5，电源电动势E=1.5V；电源内阻r=△U△I=1.50.5=3Ω．
②由于电压表分流，使所测电源电动势小于真实值．
故答案为：（1）1400；1.705；（2）①1.5；1；②偏小．

本题解析：

本题难度：一般
