1、实验题  用下图所示电路测定电池的电动势E和内电阻r

上图是根据实验数据作出的 U—I图线，根据图线得出电池的电动势E = ________V，电池的内阻r =______Ω．

参考答案：上图是根据实验数据作出的 U—I图线，根据图线得出电池的电动势E = 1.5V，电池的内阻r =1Ω．

本题解析：根据闭合电路欧姆定律：,斜率表示内阻，纵截据表示电动势。所以E=1.5v
r=0.5/0.5=1Ω

本题难度：一般

2、实验题  （5分）将小电珠L、滑动变阻器、多用电表、电流表、直流稳压电源、开关和导线若干连成如图1所示的电路，进行“描绘小电珠的伏安特性曲线”的实验．

（1）闭合开关前，应将滑动变阻器的滑片P置于??端（填“左”或“右”）．
（2）用多用电表电压档测量L电压时，红表笔应接图1中的??点．（填“a”或“b”）
（3）正确连线后，闭合开关，发现不论怎么调节滑动变阻器的滑片，多用电表指针均不偏转，将两表笔改接到图1电路的a、c．两点，电表指针仍不偏转；改接a、b两点时，电表指针偏转如图2所示，其示数
为?V；可判定故障为?．

（4）甲乙两位同学用完多用电表后，分别把选择开关放在图3所示位置．则?的习惯好．

参考答案：（1）左?（2）a?（3）2.00? c、d两点间断路 （4）乙同学

本题解析：（1）闭合开关前，为保护测量电路安全，应使测量电路处于短路状态，所以滑片应滑至最左端；（2）根据多用电表需电流从红色表笔流入多用电表，故红色表笔需接在a端；（3）由图2知，电压表选择的量程为2.5V，故读数为2.00V，两表笔接a、c两端电表指针不偏转，因为c、d两点间断路（4）用完多用电表后，应把旋钮打至off或交流最高档，故乙同学的习惯好

本题难度：一般

3、实验题  （4分）如图丙所示是根据某次实验记录数据画出的U－I图象，则此电源的电动势是?V 电源内电阻为?Ω

参考答案：3V? 1Ω

本题解析：与纵坐标的交点为电动势3V，倾斜直线的斜率表示电源内阻大小

本题难度：简单

4、简答题  用伏安法测量电阻阻值R，并求出电阻率ρ．给定电压表（内阻约为50kΩ）、电流表（内阻约为40Ω）、滑动变阻器、电源、电键、待测电阻（约为250Ω）及导线若干．
（1）画出测量R的电路图．
（2）如图（1）中的6个点表示实验中测得的6组电流I、电压U的值，试写出根据此图求R的步骤：______．求出的电阻值R=______．（保留3位有效数字）

（3）待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图（2）、图（3）所示．由图可知其长度为______，直径为______．
（4）由以上数据可求出ρ=______．（保留3位有效数字）

参考答案：（1）根据题意可知：RVRx＞RxRA，故该实验的测量电路应该选用电流表的外接法，由于该题中滑动变阻器的阻值不明确，因此控制电路采用分压、限流均可（若滑动变阻器阻值很小，应采用分压接法，若阻值很大且大于待测电阻阻值，可用限流接法），故实验原理图如下图所示：



（2）在测电阻阻值R时，可以采用图象法处理数据，这样可以减小偶然误差，因此下一步只要根据图（1）的所对应的电压、电流值，做出该电阻的U-I图象，求出图象的斜率即为待测电阻阻值．
故答案为：①作U-I直线，舍去左起第二点，其余5个点尽量靠近直线均匀分布在直线两侧．
②求该直线的斜率K，则R=K，具体值为R=229Ω（221～237Ω均为正确）．
（3）从图（2）可读出主尺刻度为8mm，游标尺的0刻度和主尺上某刻度对齐，因此其读数为：8mm+0×0.02mm=8.00mm=0.800cm，注意小数点后的0不能舍掉，
同理图（3）示数为：1mm+47×0.02mm=1.94mm=0.194cm．
（4）由电阻定律R=ρLs得：ρ=RsL? ①
?s是圆柱材料的截面积s=πr2=πd24?②
联立①②带入数据得：ρ=8.46×10-2Ω?m．
故答案为：（1）原理图如上图所示
（2）做U-I直线，R=229Ω（221～237Ω均为正确）
（3）0.800cm，0.194cm
（4）电阻率ρ=8.46×10-2Ω?m．

本题解析：

本题难度：一般

5、实验题  某同学在实验室要测定一未知电阻Rx的阻值。
（1）他首先用多用电表粗略测定该电阻阻值，步骤如下，请你按题目要求填写：
①分别用红黑表笔插入“+”、“—”插孔，将多用电表选择开关旋到电阻“1K”档。
②（3分）将_____________，调节_________旋钮，使指针偏到刻度盘______侧“0”刻线处。
③（2分）测得结果如图（a）所示，从表中读出所测电阻值为_______Ω。

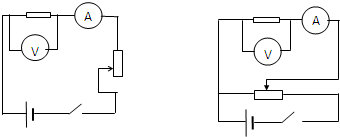

（2）（2分）该同学采用下列图（b）哪种实验电路，可以更精确地测出该电阻的阻值？（?）

参考答案：（1）②将红黑两表笔短接，欧姆调零，右，③7000，（2）B

本题解析：（1）欧姆表调零的过程为：将红黑两表笔短接，调节欧姆调零旋钮，使电流表的指针达到满刻度，即刻度盘右侧“0”刻线处；欧姆表的读数为7.0Ω，在乘以倍率1k，故欧姆表的读数为7000Ω；（2）要更精确地测出该电阻的阻值，则需要多测几组数据，故选择分压电路，又由于Rx=7000Ω，属于大电阻，用安培表的内接法，故选择B电路。
