1、实验题  用下图所示电路测定电池的电动势E和内电阻r

上图是根据实验数据作出的 U—I图线，根据图线得出电池的电动势E = ________V，电池的内阻r =______Ω．

2、实验题  （5分）将小电珠L、滑动变阻器、多用电表、电流表、直流稳压电源、开关和导线若干连成如图1所示的电路，进行“描绘小电珠的伏安特性曲线”的实验．

（1）闭合开关前，应将滑动变阻器的滑片P置于??端（填“左”或“右”）．
（2）用多用电表电压档测量L电压时，红表笔应接图1中的??点．（填“a”或“b”）
（3）正确连线后，闭合开关，发现不论怎么调节滑动变阻器的滑片，多用电表指针均不偏转，将两表笔改接到图1电路的a、c．两点，电表指针仍不偏转；改接a、b两点时，电表指针偏转如图2所示，其示数
为?V；可判定故障为?．

（4）甲乙两位同学用完多用电表后，分别把选择开关放在图3所示位置．则?的习惯好．

3、实验题  （4分）如图丙所示是根据某次实验记录数据画出的U－I图象，则此电源的电动势是?V 电源内电阻为?Ω

4、简答题  用伏安法测量电阻阻值R，并求出电阻率ρ．给定电压表（内阻约为50kΩ）、电流表（内阻约为40Ω）、滑动变阻器、电源、电键、待测电阻（约为250Ω）及导线若干．
（1）画出测量R的电路图．

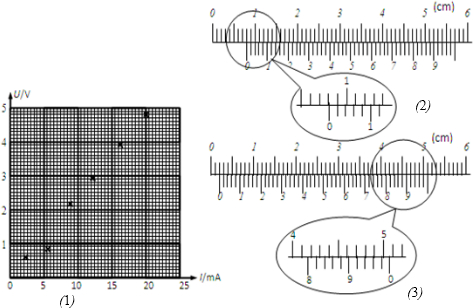

（2）如图（1）中的6个点表示实验中测得的6组电流I、电压U的值，试写出根据此图求R的步骤：______．求出的电阻值R=______．（保留3位有效数字）

（3）待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图（2）、图（3）所示．由图可知其长度为______，直径为______．
（4）由以上数据可求出ρ=______．（保留3位有效数字）

5、实验题  某同学在实验室要测定一未知电阻Rx的阻值。
（1）他首先用多用电表粗略测定该电阻阻值，步骤如下，请你按题目要求填写：
①分别用红黑表笔插入“+”、“—”插孔，将多用电表选择开关旋到电阻“1K”档。
②（3分）将_____________，调节_________旋钮，使指针偏到刻度盘______侧“0”刻线处。
③（2分）测得结果如图（a）所示，从表中读出所测电阻值为_______Ω。
（2）（2分）该同学采用下列图（b）哪种实验电路，可以更精确地测出该电阻的阻值？（?）
