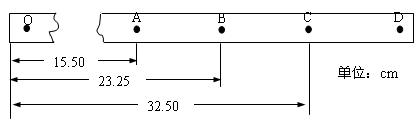

1、填空题 (9分)在“验证机械能守恒定律”实验中,质量m=1kg的物体自由下落,得到如图所示的纸带。相邻计数点时间间隔为0.04s,则打点计时器打B点时的速度是vB= 2.125 m/s;从起点O到打下B点过程中,物体的重力势能减少?EP =2.325 J,此过程中物体动能的增加量?Ek =2.258 J。(g取10m/s2)
2、实验题 (6分)有一种新式游标卡尺,它的刻度与传统的游标卡尺明显不同。新式游标卡尺的刻线看起来很“稀疏”,使得读数显得清晰明了,便于使用者正确读取数据。通常游标卡尺的刻度有10分度、20分度、50分度三种规格;新式游标卡尺也有相应的三种,但刻度却是:19mm等分成10份,39mm等分成20份,99mm等分成50份,以“39mm等分成20份”的新式游标卡尺为例,如图6所示。
(1)它的准确度是 mm;
(2)用它测量某物体的厚度,示数如图所示,正确的读数是 cm。
3、实验题 在“验证机械能守恒定律”的实验中:
(1)有下列器材可供选择:(A)铁架台(和铁夹);(B)打点计时器;(C)复写纸、纸带(和铁夹);(D)低压直流电源;(E)天平;(F)秒表;(G)导线、电键。其中不必要的器材是: 、 、 (填:上述答案代号);缺少的器材是 、 、 。
(2)下面列出的实验步骤是用来验证机械能守恒定律的:
(A)让纸带穿过打点时器,并用手提着纸带,使重物在靠近打点计时器处于静止;
(B)接通电源,第一个点打出来后,再松开纸带,让重物与纸带自由落下;
(C)把打点计时器竖直地架在铁架台上,将纸带固定在重物上;
(D)测出重物的质量 m; (E)用秒表测出重物下落的时间。
以上多余的实验步骤是: 、 。(填写序号,下同)
实验步骤的正确排列顺序是 、 、 。
4、实验题 ①电火花打点计时器的电源应是 电源(选“直流”或“交流”),使用我国民用电时,每隔 s时间打一次点.
②练习使用打点计时器时,应该注意
A.纸带从墨粉纸上方穿过限位孔
B.纸带从墨粉纸下方穿过限位孔
C.先接通电源,后释放纸带
D.先释放纸带,后接通点源
