1、实验题  （12分）小明同学用下列器材描绘额定电压为3．0V的小灯泡伏安特性曲线（电压变化要求从零开始），研究小灯泡实际电阻值等问题。
A．电流表（0．6 A，内阻约lΩ）
B．电压表（3V，内阻约1 kΩ）
C．滑动变阻器（10Ω，l A）
D．电源（4 V，内阻不计）
①用笔画线代替导线，将图中的实验仪器连成完整的实验电路。

②开关闭合前，滑动变阻器的滑片应置于??端（填“a”或“b”）。
③闭合开关，变阻器的滑片向b端移动，电压表的示数逐渐增大，电流表指针却几乎不动，则电路的故障为____，（填选项前的字母）
A．小灯泡灯丝断了
B．小灯泡被短接
C．滑动片接触不好（断路）
④排除故障后，小明完成了实验，并由实验数据画出小灯泡I-U图象如图中实线所示。由图可确定小灯泡在电压为2．0 V时，小灯泡的电阻值为____Ω（保留两位有效数字）。
⑤若I—U图中的虚线I或Ⅱ表示小灯泡真实的伏安特性曲线，与实线相比，虚线____（填“I”或“Ⅱ”）才是真实的伏安特性曲线。

参考答案：①如图所示（2分）

②a（2分）
③A（2分）
④11（3分）
⑤II（3分）

本题解析：①滑动变阻器的链接方式用分压②开关闭合前应使滑动变阻器电阻调到最大③略④在坐标中找到U=2V时的电流，由R=U/I可求出灯泡的电阻⑤略

本题难度：一般

2、实验题  （12分）在“用电流表和电压表测定电池的电动势和内电阻”的实验中备有如下器材。
A．干电池1节? B．滑动变阻器(0～20Ω)； C．滑动变阻器(0～1kΩ)
D．电压表(0～3V)；E．电流表(0～0.6A)；F．电流表(0～3A)
G．开关、导线若干
⑴其中滑动变阻器应选___? ___，电流表应选_? _____。（只填器材前的序号）
⑵为了最大限度的减小实验误差，请在虚线框中画出该实验最合理的电路图。

参考答案：⑴B，E?⑵电路图如图

本题解析：为了测量干电池的电源电动势，可以估测一下，电源电动势E=1.5V，电流表一般选择0.6A量程的，测量时要测量路端电压和干路电流，即如图。
点评：本题考查了闭合电路欧姆定律，如何测量电源电动势E、内阻，通常采用画图的方式，通过求截距以及斜率求电动势以及内阻。

本题难度：简单

3、实验题  有一个小灯泡上标有“4.8V? 2W”的字样，现在测定小灯泡在不同电压下的电功率，并作出小灯泡的电功率P与它两端电压的平方U2的关系曲线．有下列器材可供选用：
A．电压表（0～3V，内阻3kΩ）? B．电压表V2（0～15V，内阻15kΩ）C．电流表A（0～0.6A，内阻约1Ω） ?D．定值电阻R1="3kΩ" ?E．定值电阻R2="15kΩ" F．滑动变阻器R（10Ω，2A） G．学生电源（直流6V，内阻不计）H．开关、导线若干

（1）为了使测量结果更加准确，实验中所用电压表应选用?，定值电阻应选用?（均用序号字母填写）；
（2）为尽量减小实验误差，并要求从零开始多取几组数据，请在方框内画出满足要求的电路图；

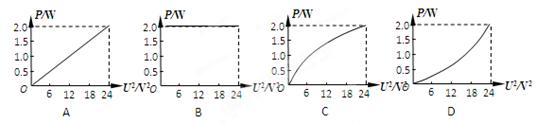

（3）根据实验做出P-U2图像，下面的四个图象中可能正确的是?．

参考答案：（1）A；D
（2）如图所示
?
（3）C

本题解析：（1）电压表量程太大，所以误差较大，可采用电压表，串联一个定值电阻扩大量程，扩大后的量程不能过大，所以保持在6V左右，故定值电阻应选择D，
（2）电压要求从零开始，所以应采用滑动变阻器的分压接法，因为灯泡的电阻非常小，所以采用电流表的外接法，又知道电压表的量程为3V，所以需要串联一个电阻，将电压表的量程扩大，所以如图所示，

（3）灯泡两端电压相当于电压表和定值电阻的总电压，所以
则图线斜率表示电阻的倒数，随温度升高电阻增大，则斜率应该减小，故选C
点评：电学实验的难点在于实验仪器的选择以及电路图的画法，特别本题中给出的两个电压表都不适用，所以需要串联一个电阻来改变量程

本题难度：一般

4、简答题  为了测一只量程为2.5mA的电流表内阻RA，实验室备有以下器材：待测电流表；微安表（0～200μA），其内阻Rg=2.50kΩ；滑动变阻器（总阻值约为1750Ω），额定电流0.3A）；干电池一节，导线，开关若干．
（1）画出实验电路图；
（2）本实验需要测量的物理量是______．
（3）用测得量和已知量表达测量结果的公式是______．

参考答案：

（1）待测电流表与微安表并联，然后与滑动变阻器串联，
实验电路图如图所示．
（2）毫安表示数I1，微安表示数I2；
（3）并联电路电压U=I2Rg，电流表内阻RA=UI1=I2R2I1；
故答案为：（1）电路图如图所示；（2）毫安表示数I1，微安表示数I2；
（3）I2R2I1．

本题解析：

本题难度：一般

5、实验题  （10分）某实验小组要描绘一个标有“3.8V，1W”的小灯泡RL的R～U曲线，设计了图16-1的实验电路，所供选择的器材除了导线和开关外，还有以下可供选择：
A．电压表V（量程5V，内阻约为5kΩ）
B．直流电源E（电动势4.5V，内阻不计）
C．电流表A1（量程150mA，内阻约为2Ω）
D．电流表A2（量程300mA，内阻约1Ω）
E．滑动变阻器R1（阻值0 ~ 10Ω，1A）
F．滑动变阻器R2（阻值0 ~ 200Ω，1A）
⑴实验中为较准确测量、方便调节，电流表应选用?（填A1或A2），滑动变阻器应

选用?（填R1或R2）；
⑵根据实验数据计算并绘出了R-U的图象如图。由图象可知，当所加电压为3.00V时，小灯泡实际消耗的电功率为?W 。如果灯丝电阻R与其温度t的关系是R=k(t+273)(k为比例系数)，室温为27℃ ，可知该小灯泡正常发光时，灯丝温度约为?℃；
⑶小灯珠的电功率P随电压U变化图象及其伏安特性曲线可能分别是图中的?。
A．①和③? B．①和④? C．②和③

参考答案：（1）A2；R1（填D、E也给分）；（2）0.78（2分）；23270C（2分）；（3）C（2分）；

本题解析：（1）小灯泡的正常工作电流，故应选择电流表A2；为保证调节方便灵敏，变阻器的最大电阻应比小灯泡的正常工作电阻小，所以应选择电阻；（2）当所加电压为3V时，由图可知此时小灯泡的电阻，所以可得小灯泡消耗的电功率；将室温电阻1.5Ω代入题目所给关系式可解得，小灯泡正常发光时的电 阻由图可知为13Ω，代入关系式解得；（3）由欧姆定律可得可知，其伏安特性曲线的割线斜率的倒数表示小灯泡的电阻，结合图可知，伏安曲线的割线斜率是是逐渐变小的，所以伏安特性曲线可能是③；因灯泡电流随着电压的增大而增大，由功率公式可知，其斜率表示电流，逐渐变大，所以电功率P随电压U的变化图象可能是②，故只有C正确；

本题难度：一般
