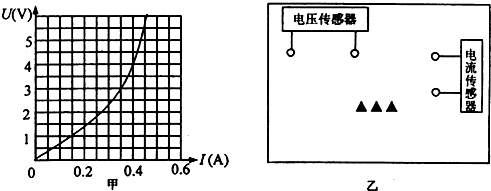

1、简答题  利用传感器可以探测、感受外界的信号、物理条件等．图甲所示为某同学用传感器做实验得到的小灯泡的U-I关系图线．

（1）实验室提供的器材有：电流传感器、电压传感器、滑动变阻器A（阻值范围0～10Ω）、滑动变阻器B（阻值范围0～100Ω）、电动势为6V的电源（不计内阻）、小灯泡、电键、导线若干．该同学做实验时，滑动变阻器选用的是______（选填“A”或“B”）；请在图乙的方框中画出该实验的电路图．
（2）如果将该小灯泡接入丙图所示的电路中，已知电流传感器的示数为0.3A，电源电动势为3V．则此时小灯泡的电功率为______W，电源的内阻为______Ω．

2、实验题  下图为一电学实验的实物连线图。该实验可用来测量特测电阻Rx的阻值（约500Ω）。图中两个电压表量程相同，内阻都很大。实验步骤如下：
?
①调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻器的滑动头调到最右端；
②合上开关S；
③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都具有明显偏转；
④记下两个电压表V1和V2的读数U1和U2；
⑤多次改变滑动变阻器滑动头的位置，记下V1和V2的多组读数U1和U2；
⑥求Rx的平均值。
回答下列问题：
（1）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为，滑动变阻器的符号为，其余器材用通用的符号表示。
（2）不计电压表内阻的影响，用U1、U2和R0表示Rx的公式为__________。
（3）考虑电压表内阻的影响，用U1、U2、R0、V1的内阻r1、V2的内阻r2表示Rx的公式为_________。

3、填空题  由电流表G的刻度盘可知此表头的满偏电流Ig=300μA，测得电流表G内阻Rg的数值为500Ω（以下结果均保留两位有效数字）。
小题1:若将其改装成量程为3V的电压表，需要串联一个?kΩ的电阻。
小题2:若将其改装成量程为3mA的电流表，需要并联一个?kΩ的电阻。

4、选择题  甲、乙两个电阻的I—U图象如图所示，则（?）

A．甲、乙的电阻值之比为
B．甲、乙的电阻值之比为
C．甲、乙并联后总电阻的I—U图象位于III区
D．甲、乙串联后总电阻的I—U图象位于II区

5、实验题  (1) (6分)一个物体沿一固定粗糙斜面下滑，下滑过程中物体的机械能将?，物体的内能将??，物体的机械能与内能的总和?。（填“增大”“减小”或“不变”）
(2) (12分)硅光电池是一种可将光能转换为电能的器件，某同学用图12所示的电路探究硅光电池的路端电压U与总电流I的关系，图中R0为定值电阻且阻值大小已知，电压表视为理想电压表．
①请根据图12，将图13中的实验器材连接成实验电路．

②若电压表V2的读数为U0，则I＝________.
③实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U—I曲线a，见图14.由此可知电池内阻________(选填“是”或“不是”)常数，短路电流为______ mA，电动势为________ V.

④实验二：减小实验一中光的强度，重复实验，测得U—I曲线b，见图14.
当滑动变阻器的电阻为某值时，实验一中的路端电压为1.5 V，则实验二中外电路消耗的电功率为________ mW(计算结果保留两位有效数字)
