1、简答题  利用传感器可以探测、感受外界的信号、物理条件等．图甲所示为某同学用传感器做实验得到的小灯泡的U-I关系图线．

（1）实验室提供的器材有：电流传感器、电压传感器、滑动变阻器A（阻值范围0～10Ω）、滑动变阻器B（阻值范围0～100Ω）、电动势为6V的电源（不计内阻）、小灯泡、电键、导线若干．该同学做实验时，滑动变阻器选用的是______（选填“A”或“B”）；请在图乙的方框中画出该实验的电路图．
（2）如果将该小灯泡接入丙图所示的电路中，已知电流传感器的示数为0.3A，电源电动势为3V．则此时小灯泡的电功率为______W，电源的内阻为______Ω．

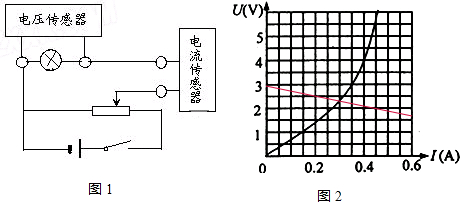

参考答案：（1）为方便实验操作，滑动变阻器可以选A；小灯泡电阻较小，电流传感器应采用外接法，描绘小灯泡伏安特性曲线，电压与电流应从零开始变化，滑动变阻器应采用分压接法，电路图如图1所示；
（2）由图甲可知，通过灯泡的电流是0.3A时，灯泡两端电压是2.3V，则灯泡功率P=UI=2.3V×0.3A=0.69W；
电源电动势是3V，过点（0.3A，2.3V）和纵轴上3V的点作一直线，该直线是电源的U-I图象，如图2所示，
该直线斜率绝对值等于电源的内阻r=△U△I=3V-2.3V0.3A≈2.3Ω．
故答案为：（1）A；电路图如图1所示；（2）0.69；2.3．

本题解析：

本题难度：简单

2、实验题  下图为一电学实验的实物连线图。该实验可用来测量特测电阻Rx的阻值（约500Ω）。图中两个电压表量程相同，内阻都很大。实验步骤如下：
?
①调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻器的滑动头调到最右端；
②合上开关S；
③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都具有明显偏转；
④记下两个电压表V1和V2的读数U1和U2；
⑤多次改变滑动变阻器滑动头的位置，记下V1和V2的多组读数U1和U2；
⑥求Rx的平均值。
回答下列问题：
（1）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为，滑动变阻器的符号为，其余器材用通用的符号表示。
（2）不计电压表内阻的影响，用U1、U2和R0表示Rx的公式为__________。
（3）考虑电压表内阻的影响，用U1、U2、R0、V1的内阻r1、V2的内阻r2表示Rx的公式为_________。

参考答案：（1）
（2）
（3）

本题解析：

本题难度：困难

3、填空题  由电流表G的刻度盘可知此表头的满偏电流Ig=300μA，测得电流表G内阻Rg的数值为500Ω（以下结果均保留两位有效数字）。
小题1:若将其改装成量程为3V的电压表，需要串联一个?kΩ的电阻。
小题2:若将其改装成量程为3mA的电流表，需要并联一个?kΩ的电阻。

参考答案：
小题1:9.5
小题2:0.056

本题解析：小题1:若将其改装成大量程的电压表，需要串联一个大电阻，根据欧姆定律可知，所以需要串联的电阻
小题2:若将其改装成大量程的电流表，需要并联一个小电阻，根据并联电路各部分电压相等，有，则需要并联的电阻
故答案为：小题1:9.5小题2:0.056

本题难度：简单

4、选择题  甲、乙两个电阻的I—U图象如图所示，则（?）

A．甲、乙的电阻值之比为
B．甲、乙的电阻值之比为
C．甲、乙并联后总电阻的I—U图象位于III区
D．甲、乙串联后总电阻的I—U图象位于II区

参考答案：C

本题解析：电阻，所以电阻值比等于斜率的反比，即甲、乙的电阻值之比为，故AB错误
根据并联电路中电阻的特点可知：R并比每一个并联电路的分电阻都要小．
根据串联电路的电阻特点知：R串比每一个串联的分电阻都要大，在这四个电阻值中，R串最大，R并最小，
因为斜率的倒数表示电阻，所以甲、乙并联后总电阻的I—U图象位于III区，甲、乙串联后总电阻的I—U图象位于I区当，故C对D错
故应该选C

本题难度：简单

5、实验题  (1) (6分)一个物体沿一固定粗糙斜面下滑，下滑过程中物体的机械能将?，物体的内能将??，物体的机械能与内能的总和?。（填“增大”“减小”或“不变”）
(2) (12分)硅光电池是一种可将光能转换为电能的器件，某同学用图12所示的电路探究硅光电池的路端电压U与总电流I的关系，图中R0为定值电阻且阻值大小已知，电压表视为理想电压表．
①请根据图12，将图13中的实验器材连接成实验电路．

②若电压表V2的读数为U0，则I＝________.
③实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U—I曲线a，见图14.由此可知电池内阻________(选填“是”或“不是”)常数，短路电流为______ mA，电动势为________ V.

④实验二：减小实验一中光的强度，重复实验，测得U—I曲线b，见图14.
当滑动变阻器的电阻为某值时，实验一中的路端电压为1.5 V，则实验二中外电路消耗的电功率为________ mW(计算结果保留两位有效数字)

参考答案：(1)减少,增大,不变
(2) ①实验电路如下图所示

②　③不是　0.295(0.293～0.297)　
2.67(2.64～2.70)　 ④0.068(0.060～0.070)

本题解析：(1)略．
(2)根据欧姆定律可知I＝
(3)路端电压U＝E－Ir，若r为常数，则U—I图为一条不过原点的直线，由曲线a可知电池内阻不是常数；当U＝0时的电流为短路电流，约为295 μA＝0.295 mA；当电流I＝0时路端电压等于电源电动势E、约为2.67 V.
(4)实验一中的路端电压为U1＝1.5 V时电路中电流为I1＝0.21 mA，连接a中点(0.21 mA,1.5 V)和坐标原点，此直线为此时对应滑动变阻器阻值的外电路电阻(定值电阻)的U—I图，和图线b的交点为实验二中的路端电压和电路电流，如下图，电流和电压分别为I＝97 μA，U＝0.7 V，则外电路消耗功率为P＝UI＝0.068 mW

本题难度：一般
