参考答案：质子和α粒子垂直射入偏转电场都做类平抛运动，根据牛顿第二定律得到粒子加速度的表达式为：a=qEm
射出电场时沿电场方向的速度为：vy=at，
速度偏向角的正切值表达式为：tanθ=vyv0
粒子射出电场时的侧位移y的表达式为：y=12at2，
又：t=lv0
联立上式得：tanθ=qEl2Ek，y=qEl22mv20=qEl24Ek
由题，两个粒子的初动能Ek相同，E、l相同，则，tanθ与q成正比，y与q成正比，质子（11H）和α粒子（24He）电荷量之比为1：2，tanθ之比为1：2，侧位移y之比为1：2．
故选AD

本题解析：

本题难度：简单

2、简答题  小华想要把一个表头G改装成一个电流表，表头的满偏电?流、内阻均未知．为了能够顺利完成改装，他需先测定表头的内阻和满偏电流，然后再根据测量结果进行改装，小华的操作步骤如下：
（1）若采用如图所示的电路测表头G的内阻，其中R为电阻箱，R0为阻值合适的滑动变阻器，G0为标准电流表，S2为单刀双掷开关，测量步骤如下：
①调节滑动变阻器滑片，使其处在滑动变阻器的最左端；调节电阻箱的阻值，并使其阻值最大，然后闭合开关S1；
②把单刀双掷开关S2拨向A，调节滑动变阻器Ro的阻值，使表头G满偏，此时标准电流表Go的示数Il=2mA；
③把单刀双掷开关S2拨向B，保持滑动变阻器R0不变，调节电阻箱R的阻值，使标准电流表Go的示数I2=2mA，读出此时电阻箱的阻值为R=59.8Ω．由上述实验可知，表头G的内阻Rg=______，满偏电流Ig=______．
（2）现在想把表头改装成量程为0.6A的电流表，小华需要将表头G______（填“串”或“并”）连一个阻值为______Ω的电阻．

参考答案：（1）因电阻箱R与G表头为相同效果，则其阻值与G表头相等，即Rg=R=59.8Ω
G表头与G0为串联，则Ig=2mA
（2）G表头改装成电流表要并联电阻分流，并联阻值为：R′=IgRgI-Ig=2×10-3×59.80.6-2×10-3=0.2Ω
故答案为：（1）59.8Ω　　2mA （2）并联　　　0.2Ω．

本题解析：

本题难度：一般

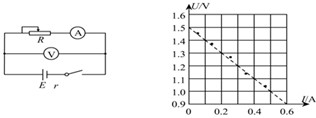

3、填空题  某同学按如图所示的电路图连接电路，并测出路端电压U和电流I的多组数据，做出U-I图象，从U-I图象中可求出电池的电动势E=______V，内电阻r=______Ω．

参考答案：由图可知，电源的电动势E=1.50V；
当路端电压为0.9V时，电路中电流为0.6A；
则由闭合电路欧姆定律可得：
r=E-UI=1.5-0.90.6=1.0Ω；
故答案为：1.5；1.0

本题解析：

本题难度：简单

4、填空题  如图所示是一个双量程电压表，表头是一个内阻为Rg=500Ω，满偏电流为1mA的毫安表，表盘刻度分为100个刻度．现接成量程分别为10V和100V的两个量程，则所串联的电阻R1=______，此时刻度盘每个刻度表示______V，所串联的电阻R2=______．

参考答案：10V的量程时所串电阻为R1，则：R1=UIg-Rg=101×10-6-500=9500Ω
? 则每个刻度表示的电压为：量程总刻度数=10100=0.1V
? 100V的量程所串的总电阻为：R1+R2=UIg-Rg　　　则：R2=UIg-Rg-R1=1001×10-6-500-9500=90000Ω
故答案为：9500Ω；0.1；90000Ω

本题解析：

本题难度：简单

5、选择题  如图所示，是一个示波管工作的原理图，电子从静止开始，经加速电压U1加速后，以速度v0垂直电场方向进入偏转电场，离开电场时侧移量为h，两平行板间的距离为d，两平行板间电势差为U2，板长为L，每单位电压引起的侧移量h/U2叫做示波管的灵敏度．为了提高灵敏度，可采用下列哪些方法（　　）
A．减小加速电压U1
B．增加两板间的电势差U2
C．尽可能使板长L做得短些
D．尽可能使两板间的距离d减小些
