1、简答题 如图所示,在光滑绝缘的水平面上固定着两对几何形状完全相同的平行金属板PQ和MN,P、Q与M、N四块金属板相互平行地竖直地放置.已知P、Q之间以及M、N之间的距离都是d=0.2m,极板本身的厚度不计,极板长均为L=0.2m,板间电压都是U=6V且P板电势高.金属板右侧边界以外存在竖直向下的匀强磁场,磁感应强度B=5T,磁场区域足够大.现有一质量m=1×10-4kg,电量q=-2×10-4C的小球在水平面上以初速度v0=4m/s从平行板PQ间左侧中点O1沿极板中线O1O1′射入.
(1)试求小球刚穿出平行金属板PQ的速度;
(2)若要小球穿出平行金属板PQ后,经磁场偏转射入平行金属板MN中,且在不与极板相碰的前提下,最终从极板MN的左侧中点O2沿中线O2O2′射出,则金属板Q、M间距离是多少?
2、简答题 在真空中速度为v0=6.4×107m/s的电子束连续地射人两平行极板之间.极板长L=8.0×10-2m,间距d=5.0×10-3m,两极板不带电时,电子束将沿两极板之间的中线通过,在两极板加一个50Hz的交变电压U=U0sinωt,如果所加电压的最大值U0超过某一值Uc时,将开始出现以下现象:电子束有时能通过两极板,有时间断不能通过.(电子的质量为9.1×10-31kg)
求:(1)Uc的大小;
(2)U0为何值时才能使通过的时间t1跟间断的时间t2之比为t1:t2=2:1.
3、简答题 在用电流表和电压表测定电池的电动势和内阻的实验中,被测的电源是两节干电池串联的电池组,可供选择的实验器材如下:
A、电流表,量程0-0.6A,0-3A
B、电压表,量程0-3V,0-15V
C、滑动变阻器,0-20Ω,2A
D、电键一个,导线若干
(1)为了尽量得到较好效果,电流表量程应选______,电压表量程选______.

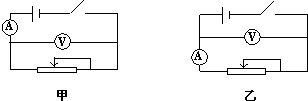

(2)如图有甲、乙两个可供选的电路,应选______(填“甲”或“乙”)电路进行实验,实验中误差是由于______表(填“电压表”或“电流表”)的读数比实际值偏______.(填“大”或“小”)
(3)实验后,测得数据,并画出电源的输出特性图象(U-I图象)如图1所示,从图象中可知该电源的电动势为______V,电源内阻为______Ω.
4、简答题 如图所示是示波器的示意图,竖直偏转电极的极板长L1=4cm,板间距离d=1cm.板右端距离 荧光屏L2=18cm,(水平偏转电极上不加电压,没有画出)电子沿中心线进入竖直偏转电场的速度是v=1.6×107m/s,电子电量e=1.6×10-19C,质量m=0.91×10-30kg.
(1)要使电子束不打在偏转电极上,加在竖直偏转电极上的最大偏转电压U不能超过多大?
(2)若在偏转电极上加u=27.3sin100πt?(V)的交变电压,在荧光屏的竖直坐标轴上能观察到多长的线段?
5、简答题 如图所示,电流表G的内阻Rg=400Ω,满偏电流为Ig=20mA.将此电流表G量程扩大,改装成双量程的电流表,若R1=10Ω,R2=90Ω,则接Oa时,电流表的量程为______A,接Ob时,电流表的量程为______A.
