1、填空题 如图所示,在“测定电池的电动势和内电阻”的实验中:
(1)请你不改动已接导线,在(甲)图中把还需要连接的导线补上.
(2)说明闭合电键前,应使变阻器滑片处在______位置上.测得该电源的伏安特性曲线如图(乙)所示,则纵坐标表示的是该电路的______电压,
(3)该电源的电动势为______V,比真实值______;(填偏大或偏小或相等);内电阻为______Ω.比真实值______;(填偏大或偏小或相等).
2、简答题 现要测电阻R.的阻值和干电池组的电动势E及内电阻r.给定的器材有:两个理想电压表V1和V2(量程均为3V),理想电流表A(量程为0.6A),滑动变阻器R,待测的电阻R0,两节串联的电池,电键S及导线若干.某同学设计一个如图(a)所示的电路同时测电阻R0的阻值和电池组的电动势及内电阻.
(1)根据电路图,请在图b中连接实物图
(2)如果电压表和电流表不是理想的,那么电动势和内电阻的测量将存在误差,这是由于______.
A.电流表A的分压作用
B.电流表A的分流作用
C.电压表V1的分压作用
D.电压表V1的分流作用
(3)若上述电路中少了一个电压表,仍可用一个电路同时测电阻R0阻值和干电池组的电动势E及内阻r,测量电路图如图c所示,请完成下列实验步骤:
①按电路图连接好电路;
②闭合开关S,______,读取两电表读数为U1、I1;
③______,读取两电表读数为U2、I2;
④整理器材,数据处理.
(4)根据第三问的数据得出电阻R0=______,电源参数E=______,r=______.
3、实验题 在测量电源的电动势和内阻的实验中,由于所用电压表(视为理想电压表)的量程较小,某同学设计了如图所示的实物电路。
(1)实验时,应先将电阻箱的电阻调到____。(选填“最大值”、“最小值”或“任 意值”)
(2)改变电阻箱的阻值R,分别测出阻值R0=10Ω的定值电阻两端的电压U下列两组R的取值方案中,比较合理的方案是____________(选填“1”或“2”)。
(3)根据实验数据描点,绘出的图像是一条直线若直线的斜率为k,在坐标轴上的截距为b,则该电源的电动势E=___________,内阻r=____________。(用 k、b和R0表示)

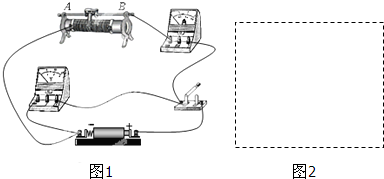

4、填空题 在做“用电压表和电流表测电池的电动势和内阻”的实验时,电路连接如图1,所提供器材都很新,规格选择合理,电路连接无误,实验时:
①电键闭合前,滑动变阻器的滑动触头应置于______端(选填“A”或“B”)
②实验时,移动滑动变阻器的滑动触头时,电压表的读数总是变化很小,其主要原因是______
③为提高电池内阻测量值的准确性.现再提供一个电阻箱阻对电路进行改进,请在图2虚线框内画出改进后的测量电路原理.
5、实验题 关于做“测电源电动势和内电阻”的实验。
(1)有同学按图(a)电路进行连接,他用到的6根导线是aa′、bb′、cc′、dd′、d′e和bf ,由于其中混进了一根内部断开的导线,所以当他按下开关后,发现两个电表的指针均不偏转,他用多用表的电压档测量bc′间的电压,读数约为1.5V(已知电池电动势约为1.5V),根据上述现象可推得,这6根导线中可能哪几根内部是断开的?答:_____________(写导线编号)。为了确定哪一根导线的内部是断开的,他至少还要用多用表的电压档再测量几次?答:______________次。
(2)排除故障后,该同学通过改变滑动变阻的电阻,测得了6组U、I的数据,根据第1、2、3、4、5和6组的数据,他在U-I图上标出了这些数据点,并且按照这些数据点的分布绘制了相应的U-I图线(如图(b)所示),由这一图线,可求得电源的电动势E为________V,内电阻r为________Ω。如果他不利用这一图线,而是利用任意两组U、I数据,那么当他选择哪二组数据时求出的E、r值误差最大?答:________________(写数据组编号) 。
