2、选择题  如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连。若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子

[? ]
A.所受重力与电场力平衡
B.电势能逐渐增加
C.动能逐渐增加
D.做匀变速直线运动

3、实验题  多用表在使用前必须进行调零，在测量电流与电压前必须进行_________，测量电阻前，还必须进行_________。如图所示是将电流表头改装成欧姆表的结构示意图，其中电源电动势为1.5V，改装后，原来表盘3mA刻度线处的刻度值定为“0Ω”位置，则1mA刻度处应改标为_________Ω，0mA刻度处应改标为_________。

4、简答题  某实验小组要测量一节干电池的电动势和内阻，实验室提供的实验器材如下：

A．待测的干电池（电动势约为1.5V，内电阻约为2Ω）
B．电压表V1（0～2V，内阻RV1=4000Ω）
C．电压表V2（0～2V，内阻RV2约为3500Ω）
D．电流表A（0～3A，内阻0.1Ω）
E．电阻箱R1（0～9999Ω）
F．滑动变阻器R2（0～200Ω，lA）
G．电键和导线若干
该小组根据以上实验器材设计了如图所示的电路来测量电源的电动势和内阻．
（1）实验步骤：
a．闭合电键S1和S2，记下V1的读数U1，
b．闭合电键S1，断开S2，记下V1的读数U"1和V2的读数U2．
请你根据步骤记录的物理量和已知的物理量写出该干电池的电动势和内阻的表达式：E=______．?r=______．
（2）在现有器材的条件下，请你选择合适的实验器材，并设计出另一种测量干电池电动势和内阻的方案，在右边实线方框1中画出实验电路图．
（3）如果要求用图象法处理你设计的实验的数据，并能根据图象较直观地求出电动势和内阻，则较适合的函数表达式是______．
请你在虚方框2中画出此表达式对应的大致图象．

5、实验题  在“测定电池的电动势和内电阻”的实验中，备有如下器材：
A．干电池?
B．电流表（0~0.6A、内阻约0.1Ω）
C．灵敏电流计G（满偏电流Ig=200μA、内阻rg=500Ω）
D．滑动变阻器（0~20Ω、2.0A）
E．电阻箱R?
F．开关、导线若干
（1）由于没有电压表，需要把灵敏电流计G改装成量程为2V的电压表，需串联一个阻值为___________Ω的电阻。

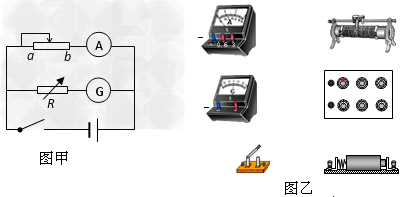

（2）改装后采用如图甲所示电路进行测量，请在乙图上完成实物连线．

（3）在闭合开关S前，将滑动变阻器的滑片移动至___________（填“a端”、“中央”或“b?端”）。
（4）丙图为该实验绘出的I1—I2图线（I1为灵敏电流计G的示数，?I2为电流表A的示数），由图线可求得被测电池的电动势E?=___________?V，内电阻r?=___________Ω．

图丙
