高中物理知识点大全《静电现象》高频试题特训（2019年最新版）(十)

2019-06-23 21:29:39 【大中小】

1、简答题用电流传感器和电压传感器等可测干电池的电动势和内电阻．
①在方框内画出实验电路图．

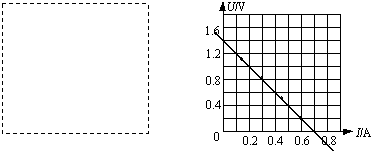

②记录数据后，打开“坐标绘图”界面，设立坐标，点击“______”，得实验结果如图所示．由图线可得出干电池的电动势为______V，干电池的内电阻为______Ω．

参考答案：（1）实验电路图如图所示．
（2）记录数据后，打开“坐标绘图”界面，设立坐标，点击“直线拟合”，得出实验结果．纵轴截距为1.4V，所以E=1.4V，内阻r=△U△I=1.40.7=2Ω．
故答案为：①如图所示②直线拟合；1.4；2

本题解析：

本题难度：一般

2、计算题如图所示为电子射线管，阴极K发射电子，阳极P和阴极K间加上电压后电子被加速。A、B是偏转板，使飞进的电子偏离。若已知P、K间所加电压UPK＝2.5×103 V，偏向板长L＝6.0×10－2 m，板间距离d＝10－2 m，所加电压UAB＝100 V，R＝14×10－2 m。电子质量me＝9.1×10－31 kg，电子电量e＝－1.6×10－19 C。设从阴极出来的电子速度为0。试问：
(1)电子通过阳极P板的速度υ0是多少？
(2)电子通过偏转板时具有动能Ek是多少？
(3)电子通过偏转板到达距离偏转板R＝14×10－2 m荧光屏上O′点，此点偏离入射方向的距离OO′是多少？

参考答案：解：（1）根据动能定理
＝2.1×107m/s
（2）

根据动能定理
＝4.06×10-16 J
（3）根据动能定理

＝2.2×10-2 m

本题解析：

本题难度：一般

3、选择题如图所示带电粒子沿的曲线越过匀强电场，不计重力，则粒子带什么电性，在哪儿的动能大？（　　）
A．负电，在a点的动能大
B．正电，在b点的动能大
C．负电，动能相等
D．正电，在a点的动能大

参考答案：运动轨迹凹的一侧为加速度的方向，也即粒子受力的方向，所以粒子受的电场力向右，与电场线方向相同，故带正电．
? 粒子受的电场力向右，则在最偏右的位置电场力做的功越大，粒子的动能也就越大，所以是b点动能最大．
故选：B．

本题解析：

本题难度：一般

4、简答题从阴极K发射的电子经电势差U0=4500V的阳极加速后，沿平行于板面的方向从中央射入两块长L1=10cm，间距d=4cm的平行金属板AB之后，在离金属板边缘L2=75cm处放置一个直径D=20cm的带有记录纸的圆筒（如图1所示），整个装置放在真空内，电子发射的初速度不计．已知电子质量m=0.9×10-30kg，电子电量e=1.6×10-19C，不考虑相对论效应．
（1）若在两金属板上加上U1=1000V的直流电压（φA＞φB），为使电子沿入射方向做匀速直线运动，应加怎样的磁场？
（2）若在两金属板上加上U2=1000cos2πt（V）的交流电压，并使圆筒绕中心轴按图2示方向以ω=4πrad/s的角速度匀速转动，确定电子在记录纸上的偏转位移随时间变化的关系式并定性画出1s钟内所记录的图形．（电子穿过AB的时间很短，可认为这段时间内板间电压不变）

参考答案：（1）由eU0=12mv20得电子入射速度
v0=

本题解析：

本题难度：简单

5、选择题如图，实线表示一匀强电场的电场线，一个带正电荷的粒子射入该电场，虚线是它的运动轨迹，a、b是轨迹上的两点，不计重力，则（　　）
A．场强方向向左
B．粒子一定是从a点运动到b点
C．a点电势比b点电势高
D．粒子在a点的电势能大于在b点的电势能

参考答案：ACD

本题解析：

本题难度：一般
