1、选择题  在测量电珠伏安特性实验中，同学们连接的电路中有四个错误电路，如图所示．电源内阻不计，导线连接良好．若将滑动变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象：a．电珠L不亮；电流表示数几乎为零；b．电珠L亮度增加；电流表示数增大；c．电珠L开始不亮；后来忽然发光；电流表从示数不为零到线圈烧断；d．电珠L不亮；电流表从示数增大到线圈烧断．与上述abcd四种现象对应的电路序号为（　　）


A．③①②④
B．③④②①
C．③①④②
D．②①④③

2、实验题  为测量某电阻丝R的电阻值，

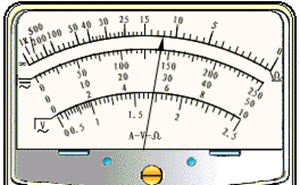

①某同学先用多用电表粗测其电阻．用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“?　　”档位(选填“×100”或“×1”)，然后进行?，再次测量电阻丝的阻值，其表盘及指针所指位置如图所示，则此段电阻丝的电阻为?Ω．

②现要进一步精确测量其阻值，实验室提供了以下相关器材，
电池（4 V,内阻1Ω），
电流表（0～300mA,内阻2Ω），
电压表（0～3 V,内阻3 kΩ），
滑动变阻器（0～10Ω,额定电流1 A），

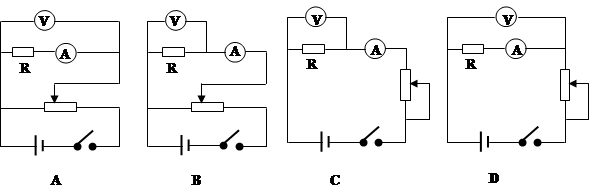

为使通过待测电阻的电流能在0～250mA范围内改变,下列给出的测量电路中，最合适的电路是?;

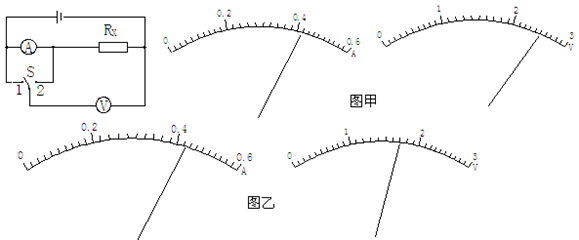

3、实验题  某同学用图示电路测量未知电阻的阻值。S为单刀双掷开关，RX为未知电阻。
①当开关S与1相连时，伏特表、安培表示数如下图中甲所示，则伏特表示数为       ，安培表示数为        。
②当开关S与2相连时，伏特表、安培表示数如下图中乙所示，则伏特表示数为       ，安培表示数为         。
③分析上述测量结果可知，把开关S与         （填“1”或“2”）相连时测量更准确，此时测量值为       （保留两位有效数字）。该测量值比真实值              （填“偏大”“偏小”“相等”）

4、简答题  现提供下列器材，用来探究“小灯泡的伏安特性曲线”，并测定小灯泡的额定功率．
①待测小灯泡L，额定电压6V，额定功率约为3W．
②电流表A，量程0.6A，内阻约0.5Ω．
③电压表V，量程3V，内阻5kΩ．
④滑动变阻器R，最大阻值20Ω，额定电流1A．
⑤电源E，电动势10V，内阻很小．
⑥定值电阻R0=10kΩ．
⑦开关S，导线若干．

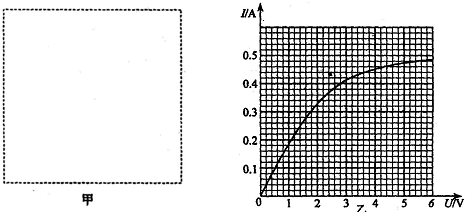

（1）在图甲的虚线框内画出实验电路图；

（2）图乙为某同学根据实验数据描绘的小灯泡的伏安特性曲线，它不是直线而是曲线的原因是______；
（3）实验中，测小灯泡的额定功率时，电压表V的示数应调为______V；
（4）图乙为根据实验数据描绘的小灯泡的伏安特性曲线，则小灯泡的额定功率为______W；如果将此小灯泡与R=8Ω定值电阻串联，接在6V恒定电压上，小灯泡上实际消耗的功率约为______W．（结果只要求保留两位有效数字）

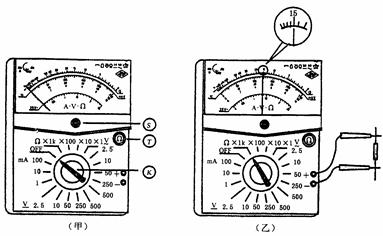

5、实验题  图甲为多用表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为30的定值电阻，测量的某些操作步骤如下：

①调节可调节部件?，使电表指针停在?位置。
②调节可调节部件?，使它的尖端指向?位置。
③将红、黑表笔分别插入“+”“-”插孔，笔尖相互接触，调节可调节部件?，使电表指针指向?位置。
④用多用电表测量另一电阻时，电表读数如图乙所示，该电阻的阻值是?。
