1、简答题 某同学设计能较准确地测量电阻Rx的电路如图所示.可选择的测量步骤如下:
A、闭合电键S1,电键S2接1,调节Rp和
Rp′使两表达到一定的读数,读出电压表和电流表的读数U1、I1;
B、闭合电键S1,电键S2接2,调Rp和Rp′使两表达到一定的读数,读出此次两表读数U2、I2;
C、保持Rp不变,闭合电键S1,电键S2接2,调节Rp′使两表达到一定的读数,读出此次两表读数U3、I3.
正确的操作步骤及顺序是______,电阻Rx的值为______.
2、填空题 用伏安法测某一电阻时,如果采用如图所示的甲电路,测量值为R1,如果采用乙电路,测量值为R2,那么R1、R2与真实值R之间的大小关系为______________。
3、简答题 一个未知电阻Rx,阻值大约为10kΩ-20kΩ,为了较为准确地
测定其电阻值,实验室中有如下器材:
电压表V1?(量程3V、内阻约为3kΩ)
电压表V2?(量程15V、内阻约为15kΩ)
电流表A1?(量程200μA、内阻约为100Ω)
电流表A2?(量程0.6A、内阻约为1Ω)
电源E?(电动势为3V)
滑动变阻器R(最大阻值为200Ω)
开关S
(1)在实验中电压表选______,电流表选______.(填V1、V2,A1、A2)
(2)为了尽可能减小误差,请你在虚线框中画出本实验的电路图.
4、选择题 用伏安法测电阻时,按甲图所示电路测得的结果是R1,按乙图所示电路测得的结果是R2,若电阻的真实值是R,则
A.R1>R>R2
B.R1<R<R2
C.R<R1,R<R2
D.R>R1,R>R2
5、实验题 (10分)某物理兴趣小组的同学利用实验探究电池的电动势和内阻,实验的主要操作如下:
(1)先用电压表直接接在电池两极粗测电池的电动势,这样测出的电动势比真实值_______(选填:“偏大”或“偏小”)。

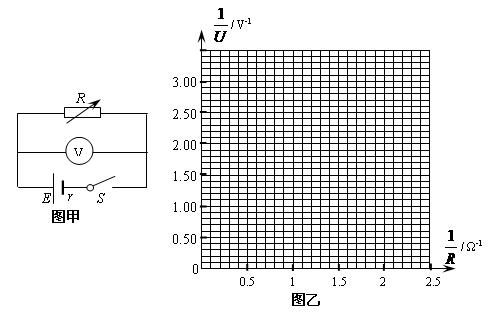

(2)再按图甲接好电路进行实验,记下电阻箱和电压表对应的一系列读数R、U ,并计算得下表所列数据。
/(V-1)
| 0.80
| 1.07
| 1.30
| 1.47
| 1.80
| 2.27
|
/(Ω-1)
| 0.2
| 0.5
| 0.8
| 1.0
| 1.5
| 2.0
|
(3)在图乙坐标纸上画出—图象;
(4) 根据(3)所画的图象可算出电池的电动势为________V,电池的内阻为________Ω 。(结果保留三位有效数字)
