高考物理知识大全《电阻和欧姆定律》考点强化练习（2019年练习版）(十) 2019-06-23 21:36:09 【大 中 小】 1、填空题  把量程为3mA的电流表改装成欧姆表的结构示意图，其中电源电动势E="1.5" V．经改装后，若将原电流表3mA刻度处的刻度值定为零位置,则2 mA刻度处应标____________Ω，1 mA刻度处应标____________Ω. 参考答案：250;? 1000 本题解析：据题意，将电流表改装成欧姆表，满偏电流3mA看成是0电阻位置，相当于此时待测电阻为0，内电阻设为r，则：,计算得，当指针只在2mA时，测量电阻阻值设为R，则有：，可以计算得R=250Ω；当指针指在1mA处时，同理可以计算得此时R=1000Ω。 本题难度：一般 2、选择题  如图所示，厚薄均匀的矩形金属薄片边长ab=10cm，bc=5cm，当将A与B接入电压为U的电路中时，电流强度为1A，若将C与D接入电压为U的电路中，则电流为（　　） A．4?A B．2?A C.A D.A 参考答案：A 本题解析： 本题难度：简单 3、简答题  三个完全相同的电压表如图12所示接入电路中，已知V1表读数为8V，V3表的读数为5V，那么V2表读数为多少？ ? 参考答案：U2=U1-U3=3V 本题解析：设三个完全相同的电压表的电阻均为R， 通过?的电流分别为I1、I2、I3，而由并联电 路的规律有：I1=I2+I3，所以有 ?=+，即有? U1=U2+U3 所以，U2=U1-U3=3V。 本题难度：简单 4、选择题  在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向上滑动过程中，下列说法正确的是 A．电容器的电荷量增大 B．电流表A的示数减小 C．电压表V1示数在变大 D．电压表V2示数在变大

参考答案：C

本题解析：该电路中两个电阻串联，闭合电键S，当滑动变阻器的滑动触头P向上滑动过程中，接入电路的有效电阻减小，根据闭合电路欧姆定律分析可知电路中电流I变大，则电流表A读数变大，选项B错误；路端电压：U=E-Ir减小，电压表V3示数在变小．电容器两端的电压为路端电压，而U减小，根据Q=CU可知电容器的带电量减小．故A错误；根据U1=IR1，随I的增大则U1在变大．故C正确；U2示数U2=E-I（R1+r），随电流I的增大而减小．故D错误．故选：C。
考点：电路的动态分析.

本题难度：一般

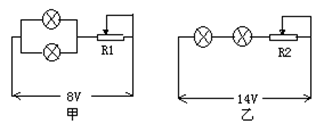

5、选择题  如图所示，把两个相同的灯泡分别接在甲、乙两种电路中，甲电路两端的电压为8V，乙电路两端的电压为14V。调节变阻器R1和R2使两灯都正常发光，此时变阻器消耗的功率分别为P1和P2。则下列关系中正确的是  （   ）

A．P1>P2
B．P1<P2
C．P1=P2
D．无法确定

参考答案：A

本题解析：设灯泡的额定电压为U，电阻为R；则在甲电路中，变阻器消耗的电功率为P1=（8V－U）×2×；在乙电路中，变阻器消耗的电功率为P2=（14V－2U）×；将二式化简并对比，发现P1>P2，故A正确。
考点：电功率的计算。

本题难度：一般
