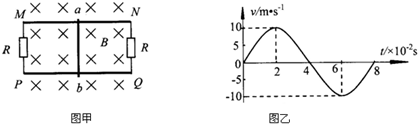

3、简答题  如图所示，两光滑金属导轨MN和PQ平行放置在同一水平面内，两导轨间距离L=0.50m，在导轨两端分别接有阻值R=5.0Ω的电阻，金属杆ab接入电路的电阻r=2.5Ω．匀强磁场垂直穿过导轨所在平面，磁感应强度B=0.50T，金属杆垂直于导轨放置在导轨上，在外力作用下沿水平方向运动．导轨足够长，金属杆在运动过程中始终没有到达导轨的两端．取金属杆速度向右为正方向，金属杆速度v随时间t按照正弦规律变化，如图乙所示．忽略导轨电阻，金属杆与导轨接触良好．求：

（1）t=0.02s时，流过金属杆的瞬时电流大小i和电阻R两端的瞬时电压大小u；
（2）t=0.02s时，金属杆受到的安培力的大小F；
（3）在4.00s内，导轨两端电阻总共产生的焦耳热Q．

4、填空题  电源的电动势为4.5V，内电阻为0.50Ω，外电路接一个4.0Ω的电阻，这时流过电源的电流为           A， 路端的电压为          V.

5、计算题  如图所示，，。当开关S扳到位置1时，测得电流；扳到位置2时，测得电流。求电源的电动势和内阻。
