1、填空题  I、某同学在做测玻璃折射率的实验中，使用的是半圆形玻璃砖，P1、P2、P3、P4是按顺序插在软木板上的大头针，如图1所示．下述关于实验操作中的做法，正确的是______．（填选项对应的字母）
A．若任意选取P1、P2连线的方向和入射点A的位置，都可以在圆弧久侧适当位置处插上第三个大头针，使其同时挡住P1、P2的像
B．如果入射点A恰在玻璃砖圆心处，可不使用大头针P4
C．可以用P1、P2连线作为入射光线，也可以用P4、P3连线作为入射光线
D．为减小误差，P1、P2间距和P3、P4间距应适当大一些
II、在测一节干电池的电动势和内阻的实验中，备有下列器材：
A．待测干电池（电动势约为1.5V，内阻约为4Ω）
B．电压表V1（量程0～2V，内阻约为2000Ω）
C．电压表V2（量程0～6V，内阻约为6000Ω）
D．电阻箱R1（最大电阻99.9Ω，额定电流1A）
E．滑动变阻器R2（最大电阻20Ω，额定电流2A）
F．滑动变阻器R3（最大电阻200Ω，额定电流1A）
G．电键一个，导线若干
（1）为方便且能较准确地进行测量，电压表应选择______，电阻箱或滑动变阻器应选择______（填写器材前面的字母）．

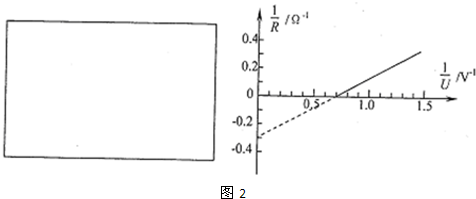

（2）请在下面所给方框内，画出利用所选器材测干电池的电动势和内阻的实验电路图，图2．

（3）某同学在实验中得到了多组路端电压和外电阻的数据，对所得数据进行处理后，在坐标纸上做出了如上图线：
由图线得出：干电池的电动势E=______V，内阻r=______Ω（结果保留两位有效数字）．

2、实验题  多用电表是实验室和生产实验中常用的仪器之一，它具有测量电压、电流及电阻等多种测量功能。如图所示是多用电表的内部电路图，在进行电阻测量时，应将开关S拨到______________或______________两个位置；若测量电压时只有10V到50V两个量程，在测量时选择50V量程，应将开关S拨到______________位置；若测量电流时只有25mA和100mA两个量程，在测量时选择25mA量程，应将开关S拨到______________位置。

3、简答题  一束电子从静止开始经加速电压U1加速后，以水平速度射入水平放置的两平行金属板中间，如图所示，金属板长为l，两板距离为d，竖直放置的荧光屏距金属板右端为L．若在两金属板间加直流电压U2时，光点偏离中线与荧光屏交点O，打在荧光屏上的P点，求OP的长度．

4、实验题  如图所示的电路，l、2、3、4、5、6 为连接点的标号。在开关闭合后，发现小灯泡不亮。现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点。

（1）为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的______________档，在连接点1、2同时断开的情况下，应当选用多用电表的______________档。
（2）在开关闭合情况下，若侧得5、6两点间的电压接近电源的电动势，则表明____________________________可能有故障。
（3）将小灯泡拆离电路，用多用电表检测小灯泡是否有故障的具体步骤为：
①将选择开关旋至欧姆档；
②____________________________；
③测量小灯泡的电阻，如电阻无穷大，表明小灯泡有故障（断路）。

5、简答题  一带电平行板电容器竖直放置，如图所示，板间距d=0.1m，板间电势差U=1000V．现从A处以速度vA=3m/s水平向左射出一带正电的小球（质量m=0.02g、电荷量为q=10-7C），经过一段时间后发现小球打在A点正下方的B处，（取g=10m/s2）
（1）分别从水平方向和竖直方向定性分析从A到B的过程中小球的运动情况；
（2）A、B间的距离．
