高考物理知识点总结《变压器原理》高频考点巩固（2019年最新版）(一)
2019-06-23 21:52:55
【 大 中 小】
|
1、选择题 如图所示，一只理想变压器的原、副线圈的匝数是10：1，原线圈接入电压为220V的正弦交流电源，一只理想二极管和一个阻值为16Ω的电阻R串联接在副线圈上，以下说法正确的是（ ）
A．电压表的读数为22V
B．二极管丙端的最大电压为22V
C．若将R换成一个阻值大于10Ω的电阻，则电流表的读数变小
D．1min内电阻R上产生的热量为1452J
|
2、选择题 霓虹灯的激发电压和熄灭电压均为U0=50V，现有一正弦交流电源U=20sin10tV.为了使霓虹灯能够正常工作利用一个升压变压器，匝数比为1：5，如图所示，则下列说法正确的是 （ ）
A．电压表读数为100V
B．霓虹灯在1秒钟内闪亮100次
C．霓虹灯闪亮一次持续时间为0.005秒
D．霓虹灯两端的交流电压的有效值为50V
|
3、选择题 如图为远距离输电的示意图，若电厂输出电压U1=220
sin100πV，下列表述正确的是（ ）
A．U1＜U2，U3＞U4
B．U1=220
VV
C．若U2提高为原来的100倍，输电线上损失的功率为原来的
D．用户得到的交变电流频率为25Hz

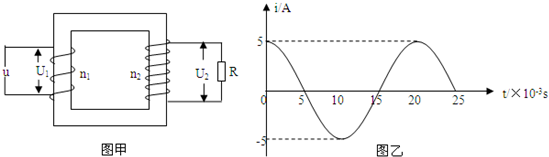

4、选择题 如图甲所示，电路中理想变压器原线圈与副线圈匝数比
=
，若副线圈中的电流随时间变化关系如图乙所示，电阻R=440Ω，则下列判断正确的是（ ）
A．副线圈两端电压的最大值为220V
B．原线圈两端电压有效值为220V
C．原线圈中的交变电流最大值为50A
D．原线圈中的交变电流的频率为0．O2Hz
5、选择题 如图所示的电路中，理想变压器原线圈上加一个固定的交变电压，那么下列情况正确的是（ ）
A．当滑动头E上移时，灯泡L变亮
B．当滑动头E上移时，电流表读数A1变大
C．当滑动头E上移时，电压表V读数变大
D．若开关闭合，则电流表A1读数变大，而电流表A2读数变小
