1、简答题 图1为测量电压表V内阻r的电路原理图.图中两个固定电阻的阻值均为R,S1、S2是开关,E是电源(内阻可忽略).
(1)按电路原理图将图2中的实物图连线;
(2)开关 S1保持断开,合上开关 S2,此时电压表的读数为U1;再合上开关 S1,电压表的读数变为U2,电压表内阻?r=______(用U1、U2和R表示).
2、实验题 小明同学是一位电学实验爱好者,他向老师要了好多电学实验器
材(见表2),准备来探究一段某种材料的电阻,表3是他记录
的实验数据,他在实际测量的时候大约每隔2分钟测量一组数据。
请回答下列问题:
(1)在虚线框内画出小明实验的电路图;(电路中不需要的器材
不要画在图中)
(2)在方格纸上作出电阻丝的U—I图线;
(3)由序号为5的这组数据计算出电阻丝的电阻测量值为R测=_________Ω,如果考虑到电表的内阻对测量的影响,则此时电阻测量值R测跟电阻真实值R真相比较,应是R测_________R真;(填“>”、“<”或“=”)
(4)所画出的U—I图线是弯曲的,主要原因是_____________________________________________,据此材料的特性可以用来制成____________传感器。
3、实验题 硅光电池是一种可将光能转换为电能的器件。某同学用如图所示电路研究硅光电池的伏安特性曲线。图中R0为已知定值电阻,两个电压表均视为理想电压表。
(ⅰ)实验一:用一定强度的光照射硅光电池,调节滑动变阻器,通过测量和计算得到该电池的U-I曲线如图甲。由此可知电池的内阻随电流的增大而______(填:增大,减小,不变),短路电流为
___?μA,电动势为______V。
(ⅱ)实验二:减小光的强度,重复实验,得到的U-I曲线如图乙。当滑动变阻器的电阻为某一值时,实验一中的V1表的示数为1.5V,保持该阻值不变,在实验二中外电路消耗的电功率为______mW?
(结果保留两位有效数字)
4、选择题 如图所示,电流表A1(0~3 A)和A2(0~0.6 A)是由两个相同的灵敏电流计改装而成,现将这两个电流表并联后接入电路中.闭合开关S,调节滑动变阻器,下列说法中正确的是(?)
A.A1、A2的读数之比为1∶1
B.A1、A2的读数之比为5∶1
C.A1、A2的指针偏转角度之比为1∶1
D.A1、A2的指针偏转角度之比为1∶5
5、填空题 用伏安法测量电阻R的阻值,并求出其电阻率ρ.实验器材:电压表V(内阻约为40kΩ)、电流表A(内阻约为30Ω)、滑动变阻器R0、电源E、开关S、待测电阻R(约为50Ω)及导线若干.

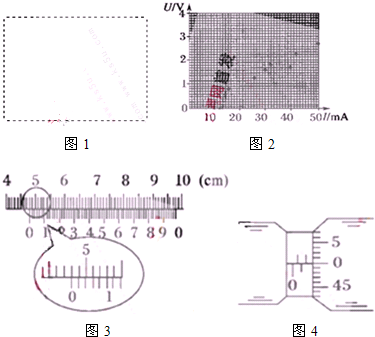

(1)在图1的虚线框内画出测量R的电路图.
(2)如图2的坐标中的7个点表示实验中测得的7组电流I、电压U的值,试作出U-I图线并通过图线求出电阻值R=______Ω.(保留三位有效数字)
(3)待测电阻是一均匀材料制成的电阻丝,用游标为50分度的游标卡尺测量其长度,用螺旋测微器测量其直径,结果分别如下图3、4,由图可知其长度为______cm,直径为______mm.
(4)由以上数据可求出ρ=______Ω?m(保留三位有效数字).
