1、选择题  物理课上，老师做了一个奇妙的“跳环实验”。如图，她把一个带铁芯的线圈I、开关S和电源用导终连接起来后。将一金属套环置于线圈L上，且使铁芯穿过套环。闭合开关S的瞬间，套环立刻跳起。某司学另找来器材再探究此实验。他连接好电路，经重复试验，线圈上的套环均末动。对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是

[? ]
A.线圈接在了直流电源上
B.电源电压过高
C.所选线圈的匝数过多
D.所用套环的材料与老师的不同

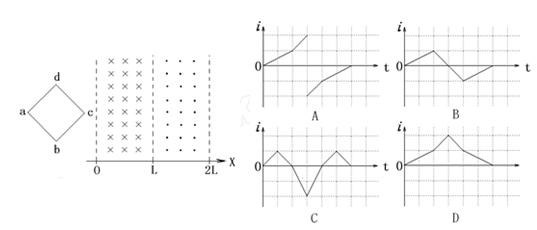

2、选择题  如图，一有界区域内，存在着磁感应强度大小均为B，方向分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为L。现有一边长为的正方形线框abcd，在外力作用下，保持ac垂直磁场边缘，并以沿x轴正方向的速度水平匀速地通过磁场区域，若以逆时针方向为电流正方向，下图中能反映线框中感应电流变化规律的图是? (? )

3、选择题  如图所示,把轻质导线圈用绝缘细线悬挂在磁铁N极附近,磁铁的轴线穿过线圈的圆心,且垂直于线圈平面,当线圈中通入如图方向的电流后,线圈的运动情况是

A．线圈向左运动
B．线圈向右运动
C．从上往下看顺时针转动
D．从上往下看逆时针转动

4、选择题  一圆形线圈位于一电磁感应强度随时间t变化的磁场内，设磁场方向垂直线圈所在的平面（纸面）向里为正，如图甲所示，磁感应强度B随t的变化规律如图乙所示。以i表示线圈中的感应电流，以图甲中线圈上箭头所示方向的电流为正，则以下的i-t图中正确的是

[? ]
A.
B.
C.
D.

5、选择题  如图所示，在水平面内固定一个“U”形金属框架，框架上置一金属杆ab，不计它们间的摩擦，在竖直方向有匀强磁场，则（　　）
A．若磁场方向竖直向上并增大时，杆ab将向右移动
B．若磁场方向竖直向上并减小时，杆ab将向右移动
C．若磁场方向竖直向下并增大时，杆ab将向右移动
D．若磁场方向竖直向下并减小时，杆ab将向右移动
