高考物理试题《导体的伏安特性曲线》试题特训（2019年最新版）(一)

2019-06-23 22:10:37 【大中小】

1、实验题（18分）Ⅰ. 如图所示为“研究电磁感应现象”的实验装置。
（1）将图中所缺的导线补接完整。

（2）在做“研究电磁感应现象”的实验时，如果副线圈B两端不接任何元件，则副线圈中?。
A．因电路不闭合，无电磁感应现象
B．不能用楞次定律判断感应电动势的方向
C．可以用楞次定律判断出感应电动势的方向
D．有电磁感应现象，有感应电动势产生

Ⅱ. 某同学在实验室测量一未知电阻的阻值，他按照如下步骤进行。
（1）他将多用电表机械调零后，先把选择开关置于欧姆档的“×100”挡位进行测量，按照正确的步骤操作后，表针的指示情况如图所示。根据学过的物理知识可知，这种情况测量误差较大，为了使多用电表测量的结果更准确，应将选择开关旋至欧姆档的?档位，换档结束后，实验操作上首先要进行的步骤是：?
?。

（2）该同学用伏安法继续测该电阻的阻值，除被测电阻外，还备有如下实验器材：
直流电源（电动势为4V，内阻不计）

电压表?（量程为3V，内阻为4kΩ）

电压表?（量程为15V，内阻为15 kΩ）

电流表?（量程为3mA，内阻为10Ω）

电流表?（量程为10mA，内阻为5Ω）
滑动变阻器一只（阻值0～50Ω）
开关一只，导线若干
若要较准确的进行测量，上述器材中，电压表应选择?，电流表应选择?（填写字母代号），请在方框内画出实验所用的电路图。

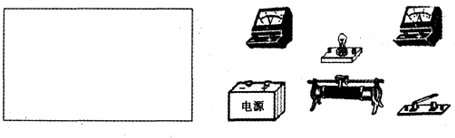

2、简答题有一小灯泡上标有“6V，0.1A”的字样，现要描绘它的伏安特性曲线，有下列器材供选用：
A．电压表（0～5V，内阻2.0kΩ） B．电压表（0～10V，内阻3.0kΩ）
C．电流表（0～0.3A，内阻3.0kΩ） D．电流表（0～6A，内阻1.5Ω）
E．滑动变阻器（30Ω，2A）F．学生电源（直流9V）及开关、导线等
（1）实验中所用电压表为______；电流表为______．（填字母代号）
（2）在方框中画出实验电路图，要求电压从0开始测量．
（3）按照该电路图完成实物电路的连接．

3、实验题
小题1:用螺旋测微器测圆金属丝直径d时，示数如图所示，此示数为?mm。
?
小题2:在“测定金属的电阻率”的实验中，需要测量金属丝的长度Ｌ和直径d。现用最小分度为1mm的米尺测量金属丝的长度，图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度Ｌ为＿＿＿mm。
小题3:下图是电表的刻度盘。若当时使用的是该表的0-3V量程，那么读数为?；若当时使用的是该表的0-0.6A量程，那么电表读数为 ??。
小题4:实验中应测出的物理量是?；电阻率的计算公式为ρ=?。（用测量量的字母表示）

4、选择题长度和横截面积均相同的两根电阻丝的伏安特性曲线如下图所示，则（?）

A．两电阻丝的电阻值之比 R1∶R2=1：
B．两电阻丝的电阻值之比 R1∶R2=1：3
C．电阻率之比ρ1∶ρ2=1：
D．电阻率之比ρ1∶ρ2=1：3

5、简答题用伏安法测量一阻值约为50Ω的待测电阻的阻值，电压表内阻10kΩ，电流表内阻4Ω．如果用如图（甲）接法测量，测量结果会比待测电阻的真实阻值偏______（填“偏大”或“偏小”）；如果用如图（乙）接法测量，测量结果会比待测电阻的真实阻值偏______（填“偏大”或“偏小”）．为了使测量结果更准确些，应采用图______．
