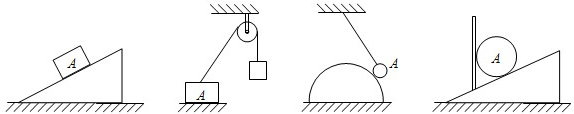

1、简答题  画出下图中静止物体A所受的力的示意图．（球面是光滑的，其他粗糙）

2、选择题  如图所示，在水平桌面上放一木块，用从零开始逐渐增大的水平拉力F拉着木块沿桌面运动，则木块所受的摩擦力Ff随拉力F变化的图象（如图所示）正确的是

[? ]
A.
B.
C.
D.

3、选择题  如图所示，木块A、B分别重50N和60N，它们与水平地面间的动摩擦因数均为0.25，夹在A、B之间的轻弹簧被压缩了2cm，弹簧的劲度系数为400N/m，系统置于水平地面上静止不动。现用F=1N的水平拉力作用在木块B上，力F作用后

[? ]
A．木块B所受摩擦力大小是9N
B．木块B所受摩擦力大小是7N
C．木块A所受摩擦力大小是12.5N
D．木块A所受摩擦力大小是8N

4、简答题  如图所示，在倾角为α的光滑斜面上，垂直纸面放置一根长为L、质量为m的直导体棒，当导体棒中通以垂直于纸面向里的电流I并置于竖直向上的匀强磁场中时，导体棒恰好能静止在斜面上，试求该磁场的磁感应强度是多大？如果要保持导体棒在斜面上静止且要所加磁场的磁感应强度最小，则所加磁场的方向应该怎样？最小的磁感应强度多大？

5、选择题  如图所示，细绳竖直拉紧，小球和光滑斜面接触，则小球受到的力是（　　）
A．重力、绳的拉力
B．重力、绳的拉力、斜面的弹力
C．重力、斜面的弹力
D．绳的拉力、斜面的弹力
