1、实验题  （4分）在研究电磁感应现象实验中。
⑴为了能明显地观察到实验现象，请在如图所示的实验器材中，用实线连接成相应的实物电路图。

⑵将原线圈插入副线圈中，闭合电键，副线圈中感应电流与原线圈中电流的绕行方向相同的实验操作是（?）
A．插入软铁棒
B．拔出副线圈
C．使变阻器阻值变大
D．断开电键

2、实验题  (9分)有一节干电池，电动势大约为1.5V，内电阻约为1.0Ω。为了比较准确地测出该电池的电动势和内电阻，根据提供的以下器材完成相关实验：
A.电压表V(5V，5kΩ)?
B.电流表G(量程2.0mA，内阻Rg=10Ω)
C.电流表A(量程0.6A，内阻约为0.5Ω)?
D.滑动变阻器R1(0～100Ω，0.5A)
E.滑动变阻器R2(0～10Ω，1A)?
F.电阻箱R3（0~999.9Ω）
G.开关S和导线若干
（1）为了能准确地进行测量，同时为了操作方便，电阻箱的阻值应调为?Ω。请在虚线框内画出实验原理图 (标注所选择的器材符号)。
（2）下表是根据实验设计的原理图测得的数据，为了采用图象法分析和处理数据，请你在下图所示的坐标纸上选择合理的标度，作出相应的图线。

3、选择题  如图所示的器材可用来研究电磁感应现象及判定感应电流的方向。但给出的实物图中连接并不完整，请你试着连成完整的实验电路基础上回答：若将线圈L1插入线圈L2中，合上开关S，能使线圈L2中感应电流的磁场方向与线圈L1中原磁场方向相同的实验操作是（?）


A．插入铁芯F
B．拔出线圈L1
C．使变阻器阻值R变大
D．断开开关S

4、实验题  （18）利用电流表和电压表测定一节干电池的电动势和内电阻。要求尽量减小实验误差。
（1）应该选择的实验电路是图中的________（选项“甲”或“乙”）。

（2）现有电流表（0—0.6A），开关和导线若干，以及以下器材：
A.电压表（0—15V）
B.电压表（0—3V）
C.滑动变阻器（0—50Ω）
D.滑动变阻器（0—500Ω）
实验中电压表应选用________，滑动变阻器应选用__________（选填相应器材前的字母）。
（3）某同学记录的6组数据如下表所示，其中5组数据的对应点已经标在图2的坐标纸上，请标出余下一组数据的对应点，并画出U-I图线。


（4）根据（3）中所画图线可得出干电池的电动势E=____V，内电阻r=_____。

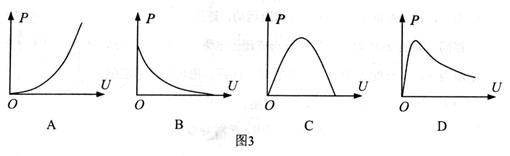

（5）实验中，随着滑动变阻器滑片的移动，电压表的示数U以及干电池的输出功率P都会发生变化，图3的各示意图中正确反映P—U关系的是____

5、填空题  某学校课外探究小组的同学，想通过试验测定几个未知电阻的阻值：
（1）第一小组的同学用多用电表的欧姆挡测量电阻Rx，他们的实验操作步骤是：（其中S为选择开关，P为欧姆挡调零旋钮）
A．将红黑表笔分别插入多用电表正负极插孔，调节定位螺丝，使指针指到电流的0刻度线
B．旋转S使其尖端对准欧姆挡×100，将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔，将两表笔分别连接到被测电阻的两端，发现指针的偏角较小，断开两表笔
C．旋转S使其尖端对准欧姆挡×1k，将两表笔分别连接到被测电阻的两端，发现指针的偏角在刻度盘中央附近，读出表头数值，再乘以1000，作为该电阻的测量值，断开两表笔
D．旋转S使其尖端对准交流500 V挡
把你认为以上操作步骤中有错误的步骤前的字母填写在下面的横线上：________
（2）第二小组的同学用伏安法测定一个标识不清的电阻，为了选择正确的电路以减少误差，他们将电压表一个接头分别在a、 b两点接触一下，观察到安培表读数没有显著变化，而伏特表读数有较大的变化，则P应接在?（填a或b）处。?

（3）第三小组的同学设计测量电阻的电路如图。以下分析正确的是?

A．此接法的测量值大于真实值
B．此接法一般用于滑动变阻器的阻值较小，不适用限流法时使用
C．此接法要求待测电阻值小于电流表内阻
D．开始实验时滑动变阻器滑动头P应调在最右
（4）第四小组的同学用甲、乙两种电路测量同一个未知电阻Rx，若电源内阻不计，甲图中两表的读数分别
为3V、4mA；乙图中两表的读数分别为4V、3.2mA，由此可知，Rx的阻值为?

?
