1、实验题 在“研究回路中感应电动势大小与磁通量变化快慢的关系”实验,得到E-1/Δt
图线如图所示。
(1)从观察和分析该实验装置可看出,在实验中,因磁铁相对螺线管位置的变化都?(选填“相同”或“不同”),从而实现了控制?不变。

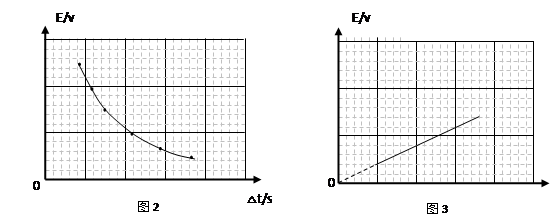

(2)在得到实验数据之后,计算机得到图2的E与△t的关系,如果横坐标取_____________,就可获得如图3所示的图线;并且由图3可得出的实验结论是??________________________________。
(3)仅将线圈匝数变为原来2倍后重新做实验,在图3上画出实验图线。?
2、实验题 用伏安法测量电阻阻值R,并求出电阻率r。某同学电路如图所示。给定电压表、电流表、滑线变阻器、电源、电键、待测电阻及导线若干。
(1)待测电阻是一均匀材料制成的金属丝(横截面为圆形),用尺测量其长度,用螺旋测微器测量其直径,结果分别如图甲和图乙所示。由图可知其长度为____________cm,直径为____________mm。
?
(2)闭合电键后,发现电流表示数为零、电压表示数与电源电动势相同,则发生故障的是____________(填“待测金属丝”“滑动变阻器”或“电键”)。
(3)对照电路的实物连接画出正确的电路图。
(4)图丙中的6个点表示实验中测得的6组电流I、电压U的值,请在图中作出U-I图线。
(5)求出的电阻值R=____________Ω(保留3位有效数字)。
(6)请根据以上测得的物理量写出电阻率的表达式____________。
3、实验题 在探究变压器线圈两端的电压与匝数的关系的实验中,实验室中有下列器材:
A.可拆变压器(铁芯、两个已知匝数的线圈)
B.条形磁铁
C.直流电源
D.多用电表
