1、实验题  某同学设计了一套实验装置，如图所示。在水平桌面上放置一个斜面，让小钢球从斜面上滚下，滚过桌面后小钢球便做平抛运动。在小钢球抛出后经过的地方，水平放置一块木板，木板上放一张白纸，白纸上有复写纸，这样便能记录小钢球在白纸上的落点，桌子边缘小钢球经过的地方挂一条铅垂线。该同学想用这套装置测量小钢球飞离水平桌面时的速度，请你帮他完成测量步骤：
（1）要完成本实验，还需要的实验器材是____。
（2）实验步骤：①让小球从斜面上某一位置无初速度释放；
②_? __? _；
③?；
④小球离开桌面的初速度表达式v=?。（用所测的物理量表达）

2、填空题  在测定匀变速直线运动的加速度的实验中，得到的一条纸带，如图所示。在纸带上选择了标为0—5的6个记数点，相邻的两个记数点间还有四个点没有画出。纸带旁并排放着带有最小刻度为毫米的刻度尺，零刻度线与0点对齐，由此计算出小车运动的加速度是?m/s2。(保留一位有效数字)

3、选择题  “研究匀变速直线运动”的实验中，使用电磁式打点计时器(所用交流电的频率为50Hz，得到如图所示的纸带。图中的点为计数点，相邻两计数点间还有四个点未画出来，下列表述正确的是



A．相邻两个计数点间的时间间隔为0.02s
B．()等于的6倍

C．从纸带可求出计数点B对应的速率

D．加速度，式中相邻两个计数点间的时间间隔

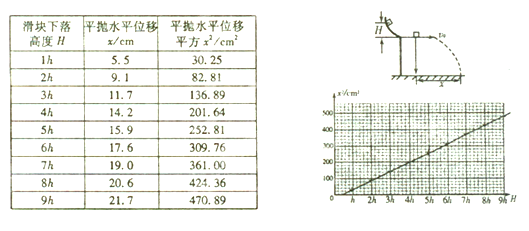

4、实验题  (1)某同学用如图所示的装置验证动能定理．为提高实验精度，该同学多次改变小滑块下落高度胃的值．测出对应的平撼水平位移x，并算出x2如下表，进而画出x2一H图线如图所示：

①原理分析：若滑块在下滑过程中所受阻力很小．则只要测量量满足?，便可验证动能定理．
②实验结果分析：实验中获得的图线未过坐标原点，而交在了大约(0.2h，0)处，原因是?。
(2)现有一根长约20m的金属丝，其横截面直径约lmm，金属丝的电阻率为5×10-3Ω·m。一位同学用伏安法测量该金属丝的电阻，测量时使用电动势为4.5V的电源。另有如下器材供选择：

A．量程为0—0.6A，内阻约为2Ω的电流表
B．量程为0—3A，内阻约为0.1Ω的电流表
c．量程为0—6V，内阻约为4kΩ的电压表
D．量程为0—15V，内阻约为50kΩ的电压表
E．阻值为0—10Ω．额定电流为lA的滑动变阻器
F．阻值为0—1kΩ，额定电流为0.1A的滑动变阻器
①以上器材应选用?．(填写器材前的字母)
②用笔画线代替导线，将如图所示实验电路连接完整．
③闭合开关后，发现电流表示数不为零，而电压表示数为零．为检测电压表的好坏，该同学拆下电压表．用多用电表欧姆挡进行检测．为使电压表指针向右偏转，多用电表的黑表笔应接电压表的?接线柱(填“正”或“负”)；如果电压表完好，将电压表正确接人电路后，电压表示数仍为零，检查所有接线柱也都接触良好，则应检查 ??．

5、简答题  一同学要研究轻质弹簧的弹性势能与弹簧形变量的关系．实验装置如图所示，在离地面高为h的光滑水平桌面上，沿着与桌子右边缘垂直的方向放置一轻质弹簧，其左端固定，右端与质量为m的小球刚好接触．将小球向左压缩弹簧一段距离后由静止释放，使小球沿水平方向射出桌面，小球在空中飞行落到位于水平地面的记录纸上留下痕迹．
（1）若测得某次压缩弹簧释放后小球落点P痕迹到O点的距离为s，则释放小球前弹簧的弹性势能表达式为______；
（2）该同学改变弹簧的压缩量进行多次测量得到下表一组数据：
