1、填空题  用如图所示的实验装置研究电磁感应现象。当有电流从电流表的正极流入时，指针向右偏转。当把甲图中磁铁N极向下插入线圈时，电流表指针向____________（左或右）偏转；当把乙图中的金属棒向右移出磁场时，电流表指针向____________（左或右）偏转。

参考答案：左，右

本题解析：

本题难度：一般

2、填空题  已知某一区域的地下埋有一根与地表面平行的直线电缆，电缆中通有变化的电流，在其周围有变化的磁场，因此可以通过在地面上测量闭合试探小线圈中的感应电动势来探测电缆的确切位置、走向和深度。当线圈平面平行地面测量时，在地面上A、C两处测得试探线圈中的电动势为零，B、D两处线圈中的电动势不为零；当线圈平面与地面成45°夹角时，在B、D两处测得试探线圈中的电动势为零。经过测量发现，A、B、C、D恰好位于边长为1m的正方形的四个顶角上，如图所示。据此可以判定地下电缆在___________两点连线的正下方，离地表面的深度为___________m。

参考答案：AC，0.71

本题解析：

本题难度：一般

3、选择题  一矩形线圈位于一变化的匀强磁场内，磁场方向垂直线圈所在的平面向里，

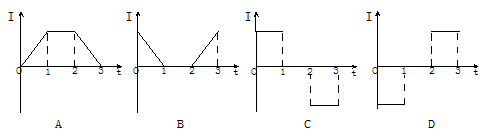

如图甲所示。磁感应强度B随t的变化规律如图乙示。以图甲中线圈上箭头所示方向的电流为正。则以下关于线圈中产生的感应电流I随时间t变化的图像正确的是

参考答案：D

本题解析：在0-1时间内磁场强度在均匀增加，即磁通量变化率恒定，根据楞次定律可知产生逆时针方针的电流，大小恒定，在1-2时间内磁场强度恒定，所以磁通量无变化，即没有感应电流产生，在2-3时间内，磁场强度在均匀减小，所以根据楞次定律可得产生顺时针方向电流，大小恒定，故选D。

本题难度：简单

4、选择题  有一类物理量的大小等于另一类物理量随时间的变化率或与该变化率成正比，下列物理量的组合中能满足这一关系的是
[? ]
A.加速度与力
B.功与动能?
C.弹力与弹簧的伸长量
D.感应电动势与磁通量

参考答案：D

本题解析：

本题难度：简单

5、选择题  恒定的匀强磁场中有一圆形闭合导体线圈，线圈平面垂直于磁场方向，当线圈在此磁场中作下述哪种运动时，线圈中能产生感应电流（　　）
A．线圈沿自身所在的平面做匀速运动
B．线圈沿自身所在的平面做加速运动
C．线圈绕任意一条直径做匀速转动
D．线圈绕任意一条直径做变速转动

参考答案：CD

本题解析：

本题难度：一般
