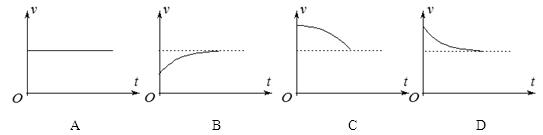

1、选择题 如图,光滑金属导轨由倾斜和水平两部分组成,水平部分足够长且处在竖直向下的匀强磁场中,右端接一电源(电动势为E,内阻为r). 一电阻为R的金属杆PQ水平横跨在导轨的倾斜部分,从某一高度由静止释放,金属杆PQ进入磁场后的运动过程中,速度时间图像不可能是下图中的哪一个?(导轨电阻不计)
参考答案:C
本题解析:金属棒PQ沿倾斜轨道进入磁场时,设速度为,进入磁场切割磁感线产生的动生电动势,感应电流的方向由右手定则知由,与右端所接电源方向相反,若,电路中无电流,金属棒将不受安培力,则向右做匀速直线运动,选项A图象正确;若,总电流为,由左手定则可知安培力向左,金属棒做减速直线运动,而,得加速度减小,故为减速度减小的变减速直线运动,当速度减小使得时,重新做匀速直线运动,图象的斜率为加速度将先变小后为零,选项C错误、选项D正确;若,同理做加速度减小的变加速直线运动,选项B正确;本题选不可能的故选C.图象.
本题难度:一般
2、选择题 一个水平固定的金属大圆环A,通有恒定的电流,方向如图所示,现有一小金属环B自A环上方落下并穿过A环,B环在下落过程中保持水平,并与A环共轴,那么在B环下落过程中?
[? ]
A.B环中感应电流方向始终与A环中电流方向相反
B.B环中感应电流方向与A环中电流方向先相反后相同
C.经过A环所在平面的瞬间,B环中感应电流最大
D.经过A环所在平面的瞬间,B环中感应电流为零
参考答案:BD
本题解析:
本题难度:一般
3、选择题 如图所示,边长为2l的正方形虚线框内有垂直于纸面向里的匀强磁场,一个边长为l的正方形导线框所在平面与磁场方向垂直,导线框的一条对角线和虚线框的一条对角线恰好在同一直线上.从t=0开始,使导线框从图示位置开始以恒定速度沿对角线方向移动进入磁场,直到整个导线框离开磁场区域.用I表示导线框中的感应电流(逆时针方向为正),则下列表示I-t关系的图线中,正确的是( ? )
A.
B.
C.
D.
