1、实验题 如图所示,甲为一信号源,问:
(1)若要观察此信号源发出的正弦交流电信号的波形,应将信号源的a端与示波器面板上的_________接线柱相连,b端与___________接线柱相连。
(2)若示波器所显示的输入波形如图乙所示,要将波形上移,应调节面板上的____________旋钮;要使此波横向展宽,应调节___________旋钮;要使屏上能够显示3个完整的波形应调节____________旋钮。
? ?
2、简答题 某同学用示波器观察由机内提供正弦交变电压,荧光屏上出现如图甲所示的正弦曲线,要使屏上的曲线变成乙图中的曲线那样,他应______.
3、选择题 某同学练习使用示波器时,欲按要求先在荧光屏上调出亮斑,为此,他进行了如下操作:首先将辉度调节旋钮逆时针转到底,竖直位移和水平位移旋钮转到某位置,将衰减调节旋钮置于1 000挡,扫描范围旋钮置于“外X”挡.然后打开电源开关(指示灯亮),过2 min后,顺时针旋转辉度调节旋钮,结果屏上始终无亮斑出现(示波器完好).那么,他应再调节下列哪个旋钮才有可能在屏上出现亮斑? ( ).
A.竖直位移旋钮
B.水平位移旋钮
C.聚焦调节旋钮
D.辅助聚焦旋钮

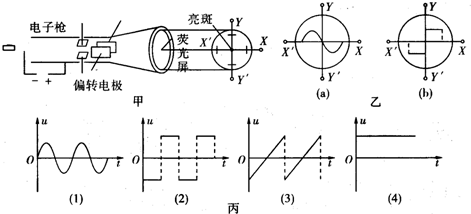

4、选择题 示波管的内部结构如图甲所示,如果在偏转电极XX′、YY′之间都没有加电压,电子束将打在荧光屏一中心.如果在偏转电极XX′之间和YY′之间加上图丙所示的几种电压,荧光屏上可能会出现图乙中(a)、(b)所示的两种波形,则( )
A.若XX′和YY′分别加电压(2)和(1),荧光屏上可以出现图乙中(a)所示波形
B.若XX′和YY′分别加电压(4)和(1),荧光屏上可以出现图乙中(a)所示波形
C.若XX′和YY′分别加电压(3)和(2),荧光屏上可以出现图乙中(b)所示波形
D.若XX′和YY′分别加电压(4)和(2),荧光屏上可以出现图乙中(b)所示波形
5、选择题 若在示波器的“Y输人”和“地”之间加上如图所示的电压,而扫描范围旋钮置于“外X”档,则此时屏上应出现的情形是下列图中的哪一个( )
A.
B.
C.
D.
