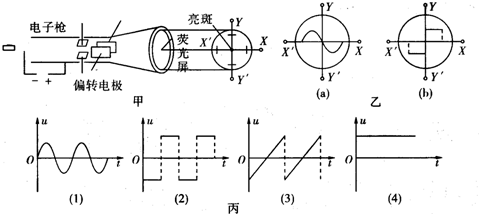

1、选择题 示波管的内部结构如图甲所示.如果在偏转电极XX′、YY′之间都没有加电压,电子束将打在荧光屏一中心.如果在偏转电极XX′之间和YY′之间加上图丙所示的几种电压,荧光屏上可能会出现图乙中(a)、(b)所示的两种波形.则下列说法中正确的是( )
①若XX′和YY′分别加电压(3)和(1),荧光屏上可以出现图乙中(a)所示波形
②若XX′和YY′分别加电压(4)和(1),荧光屏上可以出现图乙中(a)所示波形
③若XX′和YY′分别加电压(3)和(2),荧光屏上可以出现图乙中(b)所示波形
④若XX′和YY′分别加电压(4)和(2),荧光屏上可以出现图乙中(b)所示波形
A.①②
B.③④
C.①③
D.②④
2、实验题 某示波器工作时,屏上显示出如图所示的波形,且亮度较弱。
(1)(6分)要将波形调到中央,应调节示波器的 旋钮和 旋钮;若要增大显示波形的亮度,应调节_________旋钮。
(2)(3分)此时衰减调节旋钮位于“ ” 挡,若要使此波形横向展宽,并显示出3个完整的波形,同时要求波形波幅适当大些,需要进行的操作是 ( )
A.将衰减调节旋钮调为“10”档
B.调节Y增益旋钮
C.调节X增益旋钮[来源:学|科|网]
D.调节扫描微调旋钮
