1、选择题  如图是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何时输出端Y输出“1”（   ）

A．0  0         B．0  1         C．1  0           D．1   1

2、选择题  如图所示，由基本门电路组成的四个电路，其中能使小灯泡发光的是 （ ）

A.              B.             C.                D.

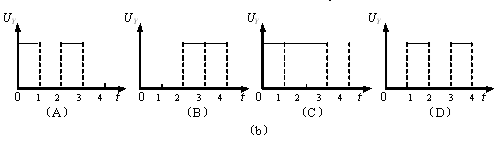

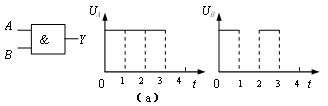

3、选择题  如图（a）所示为某一门电路符号及输入端A、B的电势随时间变化关系的图像，则图（b）中能正确反映该门电路输出端电势随时间变化关系的图像是（             ）

4、选择题  在基本逻辑电路中，当所有输入均为“0”时，输出是“1”的是             (　　)
A．“与”门电路
B．“或”门电路
C．“非”门电路
D．都不可能
