1、简答题  在用多用电表欧姆档测量电阻的实验中：（1）下列进行调零操作和观察的合理顺序是______（填字母序号）
A．将两表笔分开；
B．短接两表笔；
C．旋动欧姆调零旋钮；
D．使指针偏转到零欧姆处．
（2）当测量一电阻时，把选择开关扳到“×10挡”，经过正确操作，但发现指针偏转角很小，为了能较准确地测出该电阻的阻值，将选择开关扳至______档（选填“×100挡”或“×1挡”），然后重新进行了欧姆调零，测量时表盘的示数如图所示，则所测电阻的电阻值为______Ω．

参考答案：（1）在调整量程后应注意进行欧姆调零，欧姆调零时将两表笔短接然后使指针指右端零，然后进行测量；故步骤应为：BCDA；
（2）由图可知，第一次测量时指针偏转较小，故说明所选档位过小，故应选择大档位，故将选择开关扳到×100档 正确的示数应为13，故电阻的阻值应为：13×100=1300Ω；
故答案为：（1）BCDA（2）×1001300

本题解析：

本题难度：一般

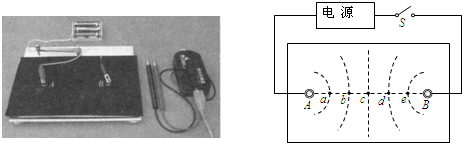

2、简答题  在“用DIS描绘电场的等势线”实验中，按图所示连接电路．在电极A、B的连线上等距离地取a、b、c、d、e?等5个基准点．将电压传感器的两个接线柱分别和两个探针相连接．当正接线柱的电势高于负接线柱时，读数为正．
（1）（多选题）．对于该实验的认识与判断，下列说法中正确的是______
（A）实验是用恒定的电流场模拟静电场
（B）在实验过程中电极与导电纸的相对位置不能再改变
（C）若把电源电压提高到原来的2倍，则描绘得到的等势线形状与原来不同
（D）本实验无法画出相应的电场线
（2）若在图中连接电压传感器正接线柱的探针接触a点，连接负接线柱的探针接触b点时，读数为负，则可以判断电极A接在电源的______极上（选填“正”或“负”）．
（3）若连接电压传感器的正负两个接线柱的探针分别接触a点和b点时示数为U1；分别接触b点和c点时示数为U2，则有|U1|______|U2|（选填“＞”、“＜”或“=”）．

参考答案：（1）A、本实验的原理是利用恒定电流场模拟静电场．故A正确．
B、根据等量异种电荷等势线分布情况可知，等势线的分布情况与电荷的有关，本实验中两个电极相当于两个点电荷，所以在实验过程中电极与导电纸的相对位置不能再改变．故B正确．
C、等量异种电荷等势线的形状与两个点电荷的电荷量无关，若把电源电压提高到原来的2倍，则描绘得到的等势线形状与原来是相同的．故C错误．
D、将等势点连起来，可描绘出电场的等势线．故D错误．
故选AB
（2）根据题意，当正接线柱的电势高于负接线柱时，电压传感器的读数为正，则当电压传感器的读数为负时，可以知道a点的电势低于b的电势，则知电极A接在电源的负极．
（3）根据等量异种电荷电场线的分布情况得知，a、b间场强大于b、c间场强，根据U=Ed分析得知，a、b间的电势差大于b、c间的电势差．故有|U1|＞|U2|
故答案为：（1）AB；（2）负；（3）＞．

本题解析：

本题难度：一般

3、填空题  如图为一多用电表表盘．
（1）如果用直流10V挡测量电压，则读数______V．
（2）如果用“×100”欧姆挡测量电阻，则读数为______Ω

参考答案：欧姆表在读数时要注意，读电流或电压时，数据是左边小，右边大．当用10V当测量电压时，该读数是6.4V；
欧姆档的读数是左边大，右边小．所以该读数是8；然后表盘读数乘以倍率，该电阻的电阻值为：R=8×100=800Ω．
故答案为：6.4；800

本题解析：

本题难度：简单

4、简答题  某研究性学习小组的成员要测量某一电阻Rx较精确的阻值，他们先用多用电表粗测电阻Rx，所用多用电表的欧姆挡有×1、×10、×100、×lk四挡，他们在第一次测量时用×100挡，调零后测量时发现指针偏转角度太小，他应该______．

参考答案：第一次测量时用×100挡，调零后测量时发现指针偏转角度太小，说明待测电阻阻值较大，应换一更大挡，所以，换×1k的档位后重新进行欧姆调零，然后再重新测量．
故答案为：换×1k的档位后重新进行欧姆调零，然后再重新测量．

本题解析：

本题难度：一般

5、简答题  图中给出器材为：
电源E（电压为12V），木板N（板上从下往上依次叠放白纸、复写纸、导电纸各一张），两个金属条A、B（平行放置在导电纸上，与导电纸接触良好，用作电极），滑线变阻器R（其总阻值小于两平行电极间导电纸的电阻），直流电压表V（量程为6V，内阻很大，其负接线柱与B极相连，正接线柱与探针P相连），开关K．
现要用图中仪器描绘两平行金属条AB间电场中的等势线．AB间的电压要求取为6V．
（Ⅰ）在图中连线，画成实验电路原理图．
（Ⅱ）下面是主要的实验操作步骤，将所缺的内容填写在横线上方．
a．接好实验电路．
b．______．
c．合上K，并将探针P与A相接触．
d．______．
e．用探针压印的方法把A、B的位置标记在白纸上．画一线段连接AB两极，在连线上选取间距大致相等的5个点作为基准点，用探针把它们的位置印在白纸上．
f．将探针与某一基准点相接触，记下电压表读数，在导电纸上移动探针，找出电压表读数与所记下的数值相同的另一点，这一点是此基准点的等势点．用探针把这一点的位置也压印在白纸上．用相同的方法找出此基准点的其它等势点．
g．______，找出其它4个基准点的等势点．取出白纸画出各条等势线．

参考答案：（Ⅰ）由题意，AB间的电压要小于电源的电压，变阻器采用分压式接法，便于调节电压．B与电源的负极相连，A与电源的正极相连，实验电路原理图如图所示．
（Ⅱ）b、开关闭合前，把变阻器的滑动触头输出电压最小的位置，则把变阻器的滑动触头移到靠近D处．
d、为使AB间的电压达到6V，则应调节R，使电压表读数为6V．
d、重复步骤f．
故答案为：
b．把变阻器的滑动触头移到靠近D端处
d．调节R，使电压表读数为6V
g．重复步骤f

本题解析：

本题难度：一般
