1、填空题 用如图所示的电路,测定一节干电池的电动势和内阻.电池的内阻较小,为了防止在调节滑动变阻器时造成短路,电路中用一个定值电阻R0起保护作用.除电池、开关和导线外,可供使用的实验器材还有:
(1)电流表(量程0.6A、3A);
(2)电压表(量程3V、15V)
(3)定值电阻(阻值1Ω,额定功率5W)
(4)定值电阻(阻值10Ω,额定功率10W)
(5)滑动变阻器(阴值范围0--10Ω,额定电流2A)
(6)滑动变阻器(阻值范围0-100Ω、额定电流1A)
那么
(1)要正确完成实验,电压表的量程应选择______V,电流表的量程应选择______A;?R0应选择______Ω的定值电阻,R应选择阻值范围是______Ω的滑动变阻器.
(2)引起该实验系统误差的主要原因是______.
2、选择题 用毛皮摩擦过的橡胶棒靠近已带电的验电器时,发现它的金属箔片的张角减小,由此可判断
A.验电器所带电荷量部分被中和
B.验电器所带电荷量部分跑掉了
C.验电器一定带正电
D.验电器一定带负电

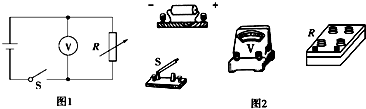

3、填空题 某同学用如图所示的电路测量两节干电池串联而成的电池组的电动势E和内电阻r,R为电阻箱.干电池的工作电流不宜超过0.5A.实验室提供的器材如下:电压表(量程0~3V,内阻约3kΩ),电阻箱(限值范围0~999.9Ω);开关、导线若干.
①请根据图1的电路图,在图2中画出连线,将器材连接成实验电路.
②实验时,改变电阻箱R的值,记录下电压表的示数U,得到如下表所示的若干组R、U的数据.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 电阻 R/Ω 60.5 35.2 20.0 13.7 9.9 5.8 4.3 3.5 2.9 2.5 电压 U/V 2.58 2.43 2.22 2.00 1.78 1.40 1.18 1.05 0.93 0.85
|
根据实验数据绘出如图3所示的-图线.由图象得出电池组的电动势E=______V,内电阻r=______Ω.
③关于这个实验中存在的误差以及减小误差的各种方法,下列说法正确的是______.
A.电压表的分流作用引起的误差属于偶然误差
B.同学读电压表读数引起的误差属于系统误差
C.本实验用图象法处理数据可以减小偶然误差
D.如果将电压表的内阻计算在内就可以减小系统误差.
4、选择题 如图所示,质子由初速为零,经电压为U1电场加速后,又经一电压为U2的匀强电场偏转,最后打在荧光屏上,那么
[? ]
A.在加速过程中,电场力做的功为eU1
B.在偏转电场中,电场力做的功为eU2
C.增大U2可以使偏移变大
D.增大U1可以使偏移变大
5、选择题 带电粒子在电场中运动时,若只受电场力作用,则下列说法正确的是( )
A.带正电粒子的加速度方向总和电场线切线方向一致
B.带正电粒子从静止释放,一定沿电场线运动
C.带电粒子在匀强电场,其运动径迹有可能与电场线重合
D.带电粒子在电场中可能做匀速圆周运动
