参考答案：BD

本题解析：由图知，R1、 R2串联，电流相等，又R1= R2=10Ω，所以R1、 R2电压相等，所以电压表示数为10V，所以A错误；根据欧姆定律得R1、 R2的电流为I=1Ω，根据变流规律可得：原线圈电流为0.5A，所以B正确；R1消耗的功率为，所以C错误；由R1两端电压（V）知，，解得f=50Hz，所以D正确。
考点：本题考查交流电、变压器

本题难度：一般

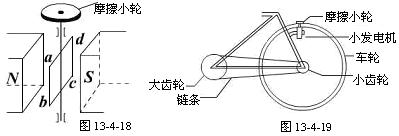

3、选择题  （16分）曾经流行过一种自行车车头灯供电的小型交流发电机，图13-4-18为其结构示意图，图中N、S是一对固定的磁极，abcd为固定的转轴上的矩形线框，转轴过bc边中点，与ab边平行，它的一端有一半径ro="1.0" cm的摩擦小轮，小轮与自行车车轮的边缘相接触，如图3所示当车轮转动时，因摩擦而带动小轮转动，从而使线框在磁极间转动设线框由N=800匝导线圈组成，每匝线圈的面积S="20" cm2，磁极间的磁场可视作匀强磁场，磁感强度B=0.010T，自行车车轮的半径R1="35" cm，小齿轮的半径R2="4.0" cm，大齿轮的半径R3="10.0" cm（见图13-4-19）现从静止开始使大齿轮加速转动，问大齿轮的角速度为多大才能使发电机输出电压的有效值U="3.2" V?（假设摩擦小轮与自行车轮之间无相对滑动）

参考答案：ω＝3.2rad/s

本题解析：（16分）当自行车车轮转动时，通过摩擦小轮使发电机的线框在匀强磁场内转动，线框中产生一正弦交流电动势，其最大值：Em＝N BSω0?（式中ω0为线框转动的角速度，即摩擦小轮转动的角速度）? -------------------（3分）
发电机两端电压的有效值：U＝/2×Em?-------------------（2分）
设自行车车轮转动的角速度为ω1，由于自行车车轮与摩擦小轮之间无相对滑动，它们的线速度相同，因此有：R1ω1＝r0ω0?-------------------（3分）
小齿轮转动的角速度与自行车轮转动的角速度相同，也为ω1设大齿轮转动的角速度为ω，有：R3ω＝R2ω1?-------------------（3分）
由以上各式解得：?-------------------（3分）
代入数据得：ω＝3.2rad/s? -------------------（2分）

本题难度：一般

4、选择题  如图所示为一交流电压随时间变化的图象。每个周期内，前三分之一周期电压按正弦规律变化，后三分之二周期电压恒定，根据图中数据可得，此交流电压的有效值为

[? ]
A．7.5V
B．8 V
C．
D．

参考答案：C

本题解析：

本题难度：简单

5、选择题
一只“220 V，100 W”的灯泡接在u=311sin314t V的交变电源上，则下列判断正确的是  （    ）
A．灯泡能正常发光
B．与灯泡串联的电流表的示数为0.45 A
C．与灯泡并联的电压表的示数为220 V
D．通过灯泡的电流的表达式为i=0.64sin314t A
