参考答案：由题意分析：当射向两个光敏电阻的光束都没有被挡，两个光敏电阻的电阻值都比较小，门电路的输入端都是高电位，而此时警铃不响，说明门电路的输出端也是高电位．当射向光敏电阻R1和R2的任何一束光线被遮挡时，门电路的输入端一个为高电位、一个为低电位，此时电铃响，说明门电路的输出端为低电位．根据以上分析，只有“与”门符合．
故选A．

本题解析：

本题难度：一般

3、选择题  如图所示的电路中，E为电源电动势，r为电源内电阻，R1、R3均为定值电阻，R2为滑动变阻器。三个电表A1、A2和V的示数分别为I1、I2和U，将R2的滑动触点由a端向b端移动，则三个电表示数的变化情况是

[? ]
A．I1增大，I2不变，U增大
B．I1减小，I2增大，U减小
C．I1增大，I2减小，U增大
D．I1减小，I2不变，U减小

参考答案：B

本题解析：

本题难度：一般

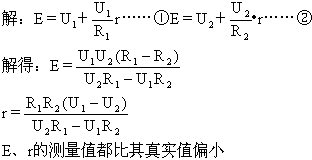

4、简答题  按图示的电路可以测定电池的电动势E和内阻r，将电阻箱阻值调为时，电压表示数为，调到时，电压表示数为．试用表示出E和r，若电压表的分流作用不容忽略，分别说明E和r的测量结果比它们的真实值是偏大，还是偏小?

参考答案：?；都偏小

本题解析：

本题难度：简单

5、选择题  如图，a、b分别表示一个电池组和一只电阻的伏安特性曲线。则以下说法正确的是 (? ).
K]
A．电池组的内阻为3Ω
B．电阻的阻值约为0.33Ω
C．将该电阻接在该电池组两端，电池组的输出功率将是4W
D．改变外电阻的阻值时，该电池组的最大输出功率为4W

参考答案：D

本题解析：跟据图像可知，电池组的电动势为4V，内阻，故AB错误
将该电阻接在该电池组两端，电池组的输出功率将是UI=3×1=3W，故C错误
改变外电阻的阻值时，该电池组的最大输出功率是内外电阻相等时，大小为4W，故D正确
故选D

本题难度：简单
