1、简答题 在“描绘小灯泡的伏安特性曲线”的实验中,所用小灯泡标有“3.8V0.3A”字样,并提供有以下器材:
A.电压表V(0~5V,内阻约5kΩ)B.电流表A1(0~50mA,内阻约2Ω)
C.电流表A2(0~500mA,内阻约1Ω)D.滑动变阻器R1(0~10Ω)
E.滑动变阻器R2(0~2kΩ)F.直流电源E(电动势4.5V,内阻不计)
G.开关S及导线若干
(1)为了提高测量的准确度和调节方便:
①实验中应选用电流表______,滑动变阻器______.(填写器材代号).
②在图甲虚线框内画出实验电路图.
(2)由正确实验操作得到的数据描绘出小灯泡的伏安特性曲线如图乙所示.在另一实验中将此小灯泡接入如图丙所示的电路中,电路中的电源电压U(U≤3.8V)恒定,在t=t0时刻闭合开关S,由电流传感器记录的电路中电流随时间变化的图象(i-t)可能是下图中的______图(选填“A”、“B”或“C”).
2、实验题 某同学在用万用表研究光敏电阻特性的实验中,进行了如下步骤
a、首先将万用表的选择开关旋转到ΩX100档,断开表笔,观察表头,发现指针并未指示在左侧Ω处。此时他应该调节?,使指针指示到左侧Ω处。
b、接下去他将两表笔短接,再次观察表头,发现指针并未指示在右侧0Ω处,此时他应该调节?,使指针指示到右侧0Ω处。
c、接下去他将两表笔接触光敏电阻的两端如(图21c)所示,则他读出的读数?光敏电阻此时实际的阻值(填等于、大于或小于)。
d、在测量途中,突然教室的灯熄灭了,图21d所示为灯熄灭前与熄灭后的指针指示,则?(填A或B是灯熄灭后的读数。
e、在实验完成后,他将仪器整理好后打算离开实验室,此时万用表的状态如(图21e)所示,则还需要?。
3、实验题 如图甲所示,为某同学测绘额定电压为2.5V的小灯泡的I—U特性曲线的实验电路图。
?
(1) 根据电路图甲,用笔画线代替导线,将图乙中的实验电路连接完整。
(2) 开关S闭合之前,图乙中滑动变阻器的滑片应该置于?端。(选填“A”、“B”或“AB中间”)
(3) 实验中测得有关数据如下表:
U/V
| 0.40
| 0.80
| 1.20
| 1.60
| 2.00
| 2.40
| 2.80
|
I/A
| 0.10
| 0.16
| 0.20
| 0.23
| 0.25
| 0.26
| 0.27
|
根据表中的实验数据,在图丙中画出小灯泡的I—U特性曲线。

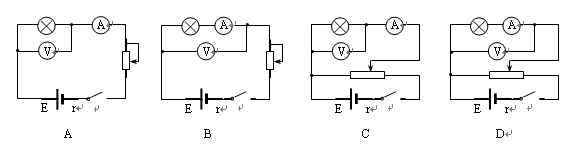

4、实验题 用一节干电池做描绘小灯泡伏安特性曲线的实验,为减小实验误差,方便调节,请在给定的四个电路图和三个滑动变阻器中选取适当的电路或器材,并将它们的编号填在横线上.应选取的电路是?,
滑动变阻器应选取? .
E.总阻值15,最大允许电流2A的滑动变阻器
F.总阻值500,最大允许电流2A的滑动变阻器
G.总阻值1000,最大允许电流1A的滑动变阻器
5、选择题 某同学用伏安法测量电阻时,分别采用电流表内接法和外接法,测得某电阻Rx的阻值分别为R1和R2,则所测阻值与真实值Rx的关系应是( ? )
A.R1>Rx>R2
B.R1<Rx<R2
C.R1>R2>Rx
D.R1<R2<Rx
