1、实验题  电动自行车的一块电瓶标称电动势为12 V，但用久以后性能会下降。表现之一为电瓶的电动势变小，内阻变大。某兴趣小组将某电动自行车的一块旧电瓶充满电后测量它的电动势和内阻。现有下列器材可用：
电流表A：量程0?600 mA，内阻约2Ω?电流表G：量程0?500 ?A，内阻Rg="200" Ω
电压表V：量程0?3 V，内阻约5 kΩ?定值电阻R1="19800" Ω
定值电阻R2="9800" Ω?滑动变阻器R3：0?100Ω，1 A
滑动变阻器R4：0?1000Ω，1 A ?电键一只，导线若干
待测电瓶E
（1）请选择合适的器材在下边虚线框中画出实验电路图(器材必须标明符号）。

（2）兴趣小组记录了实验数据，并通过计算得到了6组电压U和对应电流I的值，作出了U—I图象。由图象可得这块旧电瓶的电动势为?V，内阻为?Ω

2、实验题  用多用电表探测由图所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆档测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值较小，但反接阻值很大。那么，该黑箱内元件的接法可能是图下中的?。

3、实验题  在描绘小灯泡伏安特性曲线的实验中，提供的实验器材有：
A．小灯泡（额定电压为3.8V，额定电流约0.3A）
B．直流电流表A（0-0.6A，内阻约0.5Ω）
C．直流电压表V（0-6V，内阻约5kΩ）
D．滑动变阻器R1（0-10Ω，2A）
E．滑动变阻器R2（0-100Ω，0.2A）
F．电源（6V，内阻不计）
G．开关S及导线若干
（1）实验中滑动变阻器应选用______________（选填R1或R2）；
（2）某同学设计了实验测量电路，通过改变变阻器的滑片位置，使电表读数从零开始变化，记录多组电压表的读数U和电流表的读数I。请在下图中用笔画线代替导线，将实验电路连接完整；
?
（3）该同学在实验中测出8组对应的数据（见下表）：

则小灯泡的额定功率为______________W，该测量值______________（选填“大于”、“小于”或“等于”）真实值；
（4）请在下图坐标中，描点作出U-I图线。由图象可知，随着电流的增大，小灯泡的电阻______________（选填“增大”、“减小”或“不变”）。

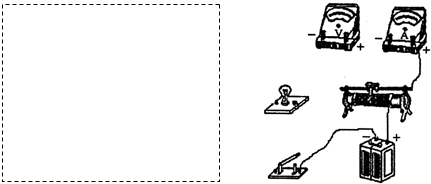

4、填空题  一只小灯泡，标有“3V、0.6W”字样．现用右下图给出的器材测量该小灯泡正常发光时的电阻R1．（滑动变阻器最大阻值为10Ω；电源电动势为12V，内阻为1Ω；电流表内阻为1Ω，电压表的内阻为10kΩ）．
（1）在设计电路的过程中，为了尽量减小实验误差，电流表应采用______（选填“内接”或“外接”）法．滑动变阻器的连接方式应采用______（选填“分压式”或“限流式”）
（2）将你所设计的实验电路图（尽量减小实验误差）画在左下方的虚线框中．
（3）用笔画线当导线，根据设计的电路图将实物图连成完整的电路（图中有三根导线已经接好）．开始时，滑动变阻器的滑动触头应该移到最______端（选填“左”或“右”）．
（4）若小灯泡发光暗时的电阻为R2，你根据所学的知识可判断出R1与R2的大小关系为：R1______R2（选填“大于”、“等于”或“小于”）

5、实验题  （6分）有一根圆台状匀质合金棒如图甲所示，某同学猜测其电阻的大小与该合金棒的电阻率ρ、长度L和两底面直径d、D有关．他进行了如下实验：

（1）测量该合金棒电阻的实物电路如图所示(相关器材的参数已在图中标出)，该合金棒的电阻约为几个欧姆．图中有一处连接不当的导线是________(用标注在导线旁的数字表示)。

(2)改正电路后，通过实验测得合金棒的电阻R＝6.72 Ω．根据电阻定律计算电阻率为ρ、长为L、直径分别为d和D的圆台状合金棒的电阻分别为Rd＝13.3 Ω、RD＝3.38 Ω．他发现：在误差允许范围内，电阻R满足R2＝Rd·RD，由此推断该圆台状合金棒的电阻R＝________。(用ρ、L、d、D表述)
