1、填空题 某同学设计了一个研究小车加速度a与小车所受到的拉力F及质量m关系的实验,装置如图甲所示.(电源频率为50Hz)
(1)如图乙为某次试验的得到的纸带,实验数据(单位:cm)如表,且相邻计数点之间还有4个点未画出,根据纸带可求出小车的加速度大小为______m/s2.(保留两位有效数字)
实验次数 | 1 | 2 | 3 | 4 a(m/s2) 0.332 0.250 0.167 0.101 M(Kg) 0.50 0.71 1.00 1.67 1/m(1/Kg) 2.00 1.41 1.00 0.60
|
(2)保持托盘和重物的质量不变,改变小车的质量m,分别得到小车的加速度a与小车的质量m及对应的小车质量的倒数,数据如表.请在坐标纸丙图中画出a-图象,并依图得出两者间的关系式是______.
(3)若保持小车质量不变,改变沙和沙桶质量,一位同学根据实验数据作出了加速度a随拉力F的变化曲线如图丁所示,该图不通过原点,其主要原因是:______.
2、选择题 伽利略为了研究自由落体的规律,将落体实验转化为著名的“斜面实验”,从而创造了一种科学研究的方法.利用斜面实验主要是考虑到(?)
A.实验时便于测量小球运动的速度
B.实验时便于测量小球运动的时间
C.实验时便于测量小球运动的路程
D.斜面实验可以通过观察与计算直接得到落体的运动规律

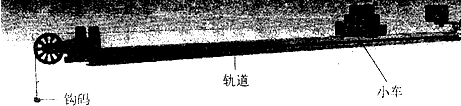

3、简答题 在“用DIS研究加速度与力的关系”的学生实验中,实验装置图如下所示.
(1)本实验采用了______传感器(填写传感器种类).

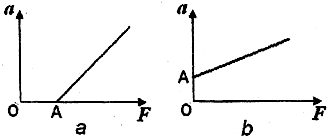

(2)(多选)两位同学通过实验数据画出a-F图象(如图a、b所示),下列说法中正确的是______
A.出现图a的主要原因可能是实验时轨道倾斜较大
B.出现图a的主要原因可能是小车和轨道间的摩擦力较大
C.出现图b的主要原因可能是实验时轨道倾斜较大
D.出现图b的主要原因可能是小车和轨道间的摩擦力较大.
4、填空题 在探究合力的方法时,先将橡皮条的一端固定在水平木板上,另一端系上带有绳套的两根细绳.实验时,需要两次拉伸橡皮条,一次是通过两细绳用两个弹簧秤互成角度地拉橡皮条,另一次是用一个弹簧秤通过细绳拉橡皮条.
(1)实验中探究力的平行四边形定则的实验原理是力的作用等效性,其等效性是指______
A.使两分力与合力满足平行四边形定则
B.使两次橡皮筋与细绳套的结点都与某点O重合
C.使两次橡皮筋伸长的长度相等.
D.使弹簧秤在两种情况下发生相同的形变
(2)同学们在操作过程中有如下议论,其中对减小实验误差有益的说法是______(填字母代号)
A、两细绳必须等长
B、弹簧秤、细绳、橡皮条都应与木板平行
C、用两弹簧秤同时拉细绳时两弹簧秤示数之差应尽可能大
D、拉橡皮条的细绳要长些,标记同一细绳方向的两点要远些.
5、实验题 有同学利用如右图所示的装置来验证力的平行四边形定则:在竖直木板上铺有白纸,固定两个光滑的滑轮A和B,将绳子打一个结点O,每个钩码的重量相等,当系统达到平衡时,根据钩码个数读出三根绳子的拉力FTOA、FTOB和FTOC,回答下列问题:
(1)改变钩码个数,实验能完成的是_________。
A.钩码的个数N1=N2=2,N3=4
B.钩码的个数N1=N3=3,N2=4
C.钩码的个数N1=N2=N3=4
D.钩码的个数N1=3,N2=4,N3=5
(2)在拆下钩码和绳子前,最重要的一个步骤是__________。
A.标记结点O的位置,并记录OA、OB、OC三段绳子的方向
B.量出OA、OB、OC三段绳子的长度
C.用量角器量出三段绳子之间的夹角
D.用天平测出钩码的质量
(3)在作图时,你认为下图中正确的是__________。
