1、选择题如图所示为一正弦交流电通过一电子元件后的波形图，则下列说法正确的是

[? ]
A．这也是一种交流电
B．电流的变化周期是0.01s
C．电流的有效值是1A
D．电流通过100Ω的电阻时，1s内产生热量为200J

参考答案：C

本题解析：

本题难度：一般

2、选择题一交变电流的i－t图象如图所示，由图可知(　　)

A．用电流表测该电流示数为10A
B．该交变电流的频率为50 Hz
C．该交变电流通过10 Ω的电阻时，电阻消耗的电功率为2000 W
D．该交变电流的电流瞬时值表达式为i＝10sin 628t A

参考答案：D

本题解析：电流表示数为交流电的有效值，所以示数为10A，A错误。因为t=0.01s,所以频率为100Hz，B错误。根据公式,C错误。因为，所以该交变电流的电流瞬时值表达式为i＝10sin 628t A

本题难度：一般

3、选择题一交流电压为u=100sin100πtV，由此表达式可知（　　）
A．该交流电压的周期为0.02s
B．用交流电压表测该电压，其示数为100V
C．将该电压加在100Ω的电阻两端，电阻消耗的电功率为200W
D．t=（1/400）s时，该交流电压的瞬时值为100V

参考答案：AD

本题解析：

本题难度：简单

4、选择题如图表示一交流电的电流随时间而变化的图像,此交流电流的有效值是（）

A．A
B．5A
C．A
D．3.5A

参考答案：A

本题解析：根据有效值的定义求解．取一个周期时间，将交流与直流分别通过相同的电阻，若产生的热量相同，直流的电流值，即为此交流的有效值。
设交流电电流的有效值为I，周期为T，电阻为R则,解得
故选A
考点：交变电流有效值的计算
点评：求交流电的有效值，往往根据电流的热效应，由有效值的定义求解

本题难度：一般

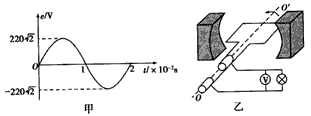

5、选择题一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示。已知发电机线圈内阻为5.0Ω，现外接一只电阻为95.0Ω的灯泡，如图乙所示。则

[? ]

A.电压表V的示数为220 V
B.电路中的电流方向每秒钟改变50次
C.灯泡实际消耗的功率为484 W
D.发电机线圈内阻每秒钟产生的焦耳热为24. 2 J

参考答案：D

本题解析：

本题难度：一般
