1、简答题  为确定某电子元件的电气特性，做如下测量．

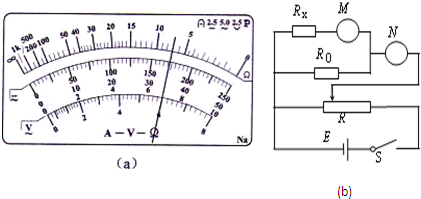

（1）用多用表测量该元件的电阻，选用“×100”倍率的电阻档测量，发现多用表指针偏转过大，因此需选择______倍率的电阻档（填：“×10”或“×1k”），并______再进行测量，之后多用表的示数如图（a）所示，测量结果为______Ω．
（2）某同学想精确测得上述待测电阻
Rx的阻值，实验室提供如下器材：
A．电流表A1（量程50mA、内阻r1=10Ω） B．电流表A2（量程200mA、内阻r2约为2Ω）
C．电流表A3（量程0.6A、内阻r3约为O.2Ω）D．定值电阻R0=30Ω E．滑动变阻器R（最大阻值约为10Ω）F．电源E（电动势为4V） G．开关S、导线若干
回答：1同学设计了测量电阻Rx的一种实验电路原理如图（b），为保证测量时电流表读数不小于其量程的

参考答案：（1）用多用表测量该元件的电阻，选用“×100”倍率的电阻档测量，发现多用表指针偏转过大，说明所选倍率太大，应换用小倍率进行测量，因此需选择×10倍率的电阻档，并重新进行欧姆调零再进行测量；由图（a）所示可知，测量结果为7×10=70Ω．
（2）①通过待测电阻的最大电流约为IM=ERX=4V70Ω≈0.057A=57mA，因此M处的电流表可选A；
通过N出的最大电流约为IN=IM+ER0=0.057A+4V30Ω≈0.190A=190mA，
为保证测量时电流表读数不小于其量程的三分之一，N处的电流表应选B；
②通过定值电阻R0的电流I=IN-IM，并联电路两端电压U=IR0=（IN-IM）R0，
RX+r1=UI=(IN-IM)R0IM，则待测电阻阻值RX=(IN-IM)R0IM-r1．
故答案为：（1）×10；重新进行欧姆调零；70；（2）①A；B；②(IN-IM)R0IM-r1．

本题解析：

本题难度：简单

2、选择题  实验室用的小灯泡灯丝的I-U特性曲线可用以下哪个图象来表示（? ）
A．
B．
C．
D．

参考答案：A

本题解析：

本题难度：简单

3、简答题  在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡的规格为“6V　3W”，其他供选择的器材有：
A．电压表（量程6V，内阻20kΩ）B．电压表（量程20V，内阻60kΩ）
C．电流表（量程3A，内阻0.2Ω）D．电流表（量程0.6A，内阻1Ω）
E．滑动变阻器R1（0～1000Ω，0.5A） F．滑动变阻器R2（0～20Ω，2A）
G．学生电源E（6～8V）H．开关S及导线若干
实验中要求电压表示数在0～6V范围内变化，读取并记录下12组左右不同的电压值U和对应的电流值I，以便绘出伏安特性曲线．在上述器材中，电压表应选用______，电流表应选用______，变阻器应选用______，并画出实验原理图．

参考答案：根据小灯泡规格“6V，3W”可知，额定电压U=6V，额定电流I=PU=36A=0.5A，所以电压表应选A，电流表应选D；
由于实验要求电流从零调节，所以变阻器应采用分压式接法，应选择阻值小的变阻器F以方便调节．由于小灯泡电阻较小满足RVRx＞RxRA，所以电流表应用外接法，即电路应是“分压外接”，电路图如图所示：

故答案为：A，D，F，如图所示．

本题解析：

本题难度：一般

4、实验题  某同学设计了如图所示的电路，用来测量未知电阻Rx的阻值，在下列可供选择的器材中：

A.被测电阻Rx，阻值约为50 Ω
B.电源(电动势10 V，内阻0.5 Ω)
C.电流表(量程0~200 mA，内阻约为r2)
D.电流表(量程0~300 mA，内阻约为r3)
E.定值电阻500 Ω
F.定值电阻100 Ω
G.滑动变阻器(0~100 Ω，1 A)
H.滑动变阻器(0~2000 Ω，0.5 A)
I.开关，导线若干
测量时，电流表A1应选用________，电流表A2应选用________，R1应选用________，R2选________。(填所选仪器前面的字母)
将该同学的实验步骤补充完整：
①将滑动变阻器的滑片移到最右端，闭合开关；
②将滑动变阻器的滑片移到适当位置，读出电流表A1、A2的读数；
③__________________________________________________________；
④实验完毕后，拆除电路。
若某次测量时电流表A1、A2的读数分别为I1、I2，则被测电阻的测量值为Rx=________。

参考答案：C；D；F；G；再移动滑片，读出几组A1、A2的读数，算出对应的Rx值，求出平均值；-r2

本题解析：

本题难度：一般

5、简答题  一块电流表的内阻大约是几百欧，某同学用如图所示的电路测量其内阻和满偏电流，部分实验步骤如下：
①选择器材：两个电阻箱、2节干电池（每节电动势为1.5V，内阻不计）、2个单刀单掷开关和若干导线；
②按如图所示的电路图连接好器材，断开开关S1、S2，将电阻箱1的电阻调至最大；
③闭合开关S1，调节电阻箱1，并同时观察电流表指针，当指针处于满偏刻度时，读取电阻箱1的阻值为500Ω；
④保持电阻箱1的电阻不变，再闭合开关S2，只调节电阻箱2，并同时观测电流表指针，当指针处于半偏刻度时，读取电阻箱2的阻值为250Ω．
通过分析与计算可知：
（1）电流表内阻的测量值RA=______；电流表的满偏电流值Ig=______；
（2）该同学对此电流表进行改装，使改装后的电流表量程为3A，则改装后的电流表的内阻

参考答案：（1）：当开关s1闭合s2断开时，根据闭合电路欧姆定律应有：E=Ig(RA+R1)；
开关s2闭合后应有：E=12IgRA+(12Ig+12IgRAR2)R1；
联立以上两式并将R1=500Ω，R2=250Ω，E=1.5V代入解得：RA=500Ω，Ig=1.5mA；
（2）：根据并联电路特点可知，改装后电流表的内阻为：R′A=IgRAI=1.5×500×10-33Ω=0.25Ω；
故答案为：（1）500Ω，1.5mA
（2）0.25Ω

本题解析：

本题难度：一般
