1、实验题  市场上有一种用两节干电池供电的小型电风扇。某物理研究小组想粗测电风扇正常运转时电能转化为机械能的效率。于是找到了一台该种电风扇并从铭牌上读出了额定电压，但是其它字迹看不清楚。该研究小组成员打开电风扇底座上的电源盖并取出了两节电池，并从电风扇装电池处两端各接出一条引线，手边提供的器材有电流表，电压表，滑动变阻器，备用电池若干节，电键，若干导线，固定电池的电池盒。

(a)该小组进行了如下的部分实验步骤，请写出第三步实验过程．
①按事先设计的电路连接各元件，并使滑片处于使电路电阻最大处
②合上开关，使滑片从最左端开始缓慢移动，使电压表和电流表都有明显的读数，但电风扇并未转动，读出此时的电压表和电流表读数U0.I0
③?
④用测量的量表示出电动机正常运转时的效率的表达式?。
(b)按上述实验过程，本实验的电路图应选择?(填“甲”或“乙”)?．

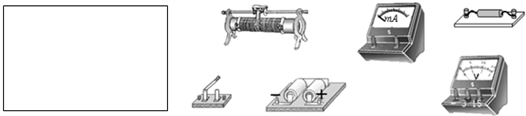

2、简答题  某实验小组要描绘一个标有“3.8V，1W”的小灯珠RL的R～U曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：
A．电压表V（量程5V，内阻约为5kΩ）
B．直流电源E（电动势4.5V，内阻不计）
C．电流表A1（量程150mA，内阻约为2Ω）
D．电流表A2（量程300mA，内阻约为1Ω）
E．滑动变阻器R1（阻值0～10Ω）
F．滑动变阻器R2（阻值0～200Ω）
（1）实验中为较准确测量、方便调节，电流表应选用______，滑动变阻器应选用______（填写仪器符号）；
（2）要求实验中小灯珠电压从零逐渐增大到额定电压，测量误差尽可能小．请你为该实验小组设计电路图；
（3）据实验数据，计算并描绘出了R-U的图象，如乙图所示．由图象可知，当所加电压为3.00V时，灯珠实际消耗的电功率为______W．
（4）小灯珠的电功率P随电压U变化的图象及其伏安特性曲线可能分别是图丙中的______．
A．①和③B．①和④C．②和③D．②和④

3、实验题  在测定一节干电池的电动势和内电阻的实验中，实验室备有下列器材选用：
①干电池（电动势E约为1.5V，内电阻r约为1.0Ω）；
②电流表G（满偏电流2.0mA，内阻Rg=10Ω）；
③电流表A（量程0～0.6A，内阻约为0.5Ω）；
④滑动变阻器R（0～20Ω，10A）；
⑤滑动变阻器（0～300Ω，1A）；
⑥定值电阻R0=999Ω；
⑦开关和导线若干。
某同学设计了如所示的电路进行实验：
（1）在该电路中为了操作方便且能准确地进行测量， 滑动变阻器应选 　?（填写器材前的字母代号“”或“”）；?在闭合开关S前，应将滑动变阻器的滑动端c移动至 _ _?（填“a端”、“中央”或“b端”）。
?

（2）根据图（甲）在图（乙）的实物图上连线。
（3）闭合开关S，移动滑动变阻器的滑动端c至某一位置，读出电流表G和电流表A的示数I1和I2。多次改变滑动端c的位置，得到的数据为：

在图（丙）所示的坐标纸上以I1为纵坐标、I2为横坐标画出所对应的I1-I2曲线（I1为电流表G的示数，I2为电流表A的示数）。
（4）利用所画图线可求得电源的电动势E=?V，电源的内电阻r =?Ω。（结果要求保留两位小数)

4、简答题  在“描绘该小灯泡的伏安特性曲线”的实验中，已知小灯泡规格为“2.0V0.5A”，其他备用的仪表和器材有：
A．电流表A1，量程0.6A，内阻约1Ω
B．电流表A2，量程3A，内阻约2Ω
C．电压表V1，量程15V，内阻约15kΩ
D．电压表V2、量程3V，内阻约5kΩ
E．滑动变阻器R2（0～10Ω）
F．电源E（3V，内阻可忽略）
G．开关、导线若干

①实验中应选用的电流表为______（填“A1”或“A2”），应选用的电压表为______（填“V1”或“V2”），应采用电流表______（填“内接法”或“外接法”）．

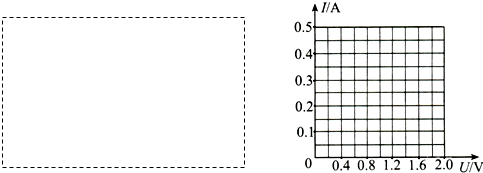

②为使小灯泡上的电压从零开始，能在较大的范围调节，请在方框内画出电路图．
③根据表格中的实验数据在图中画出小灯泡的I-U曲线．
