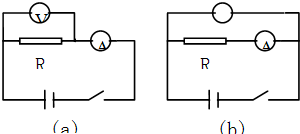

参考答案：①由于电流表有内阻，要分压，电路（a）中电压表示数Ua＜U，而电路（b）中电压表示数Ub=U，则Ua＜Ub．故①正确．
? ②电流表表示Ia=URA+R并，Ib=URA+RV，由于R并＜Rv，所以Ia＜Ib．故②错误．
? ③UaIa等于电阻R与电压表并联的阻值，UbIb等于电阻R与电流表串联的阻值，所以UaIa＜UbIb．故③错误，④正确．
故选B

本题解析：

本题难度：简单

3、填空题  如图所示，R3=6Ω，电源内阻r为1Ω，当S合上且R2为2Ω时，电源的总功率为16W，而电源的输出功率为12W，灯泡正常发光，求：
（1）电灯的电阻及功率；
（2）S断开时，为使灯泡正常发光，R2的阻值应调到多大？

参考答案：
（1）由Pr=P总-P出=I2r得
即：16-12=I2×1
得，I=2A
又P出=I2R外
即：12=22×R外
得，R外=3Ω
又：R外=R3(R2+RL)R3+(R2+RL)
代入数据得：RL=4Ω
又RL+R2=R3∴IL=I3=1A
PL=IL2RL=4W
（2）由上题P总=EI得，E=P总I=162V=8V．
S断开时时，E=IL（RL+R2′+r）=8V
解得：R2′=3Ω
答：
（1）电灯的电阻是4Ω，功率是4W；
（2）S断开时，为使灯泡正常发光，R2的阻值应调到3Ω．

本题解析：

本题难度：简单

4、选择题  在下图所示电路中，电源电动势为12V，电源内阻为l.0Ω，电路中的电阻R0为1.5Ω，小型直流电动机M的内阻为0.5Ω，闭合开关S后，电动机转动，电流表的示数为2.0A。则以下判断中正确的是

[? ]
A．电动机的输出功率为14W
B．电动机两端的电压为7.0V
C．电动机产生的热功率4.0W
D．电源输出的电功率为24W

参考答案：B

本题解析：

本题难度：一般

5、选择题  关于闭合电路，下列说法中正确的是（ ? ）
A．闭合电路中，外电阻越大，电源的路端电压就越大
B．闭合电路中，电源的路端电压越大，电源的输出功率就越大
C．闭合电路中，电流越大，电源的路端电压就越大
D．闭合电路中，电流总是从电势高的地方流向电势低的地方

参考答案：A

本题解析：

本题难度：简单
