高考物理知识大全《闭合电路的欧姆定律》试题预测（2019年最新版）(七)
2019-06-28 05:38:35
【 大 中 小】
|
1、选择题 图中平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时（ ）
A．电流表读数减小
B．电压表读数增大
C．R4上消耗的功率可能先增加后减小
D．质点P将向下运动
|
2、选择题 如图所示，电动势为E、内阻等于R1的电源与三个灯泡和三个电阻相接，只合上开关S1，三个灯泡都能正常工作，如果再合上S2，则下列表述正确的是（ ）
A．电源输出功率增大
B．R1上消耗的功率增大
C．通过R3上的电流减小
D．通过L2上的电流增大
|
3、选择题 如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（ ）
A．电压表读数减小
B．电流表读数减小
C．质点P将向上运动
D．R3上消耗的功率逐渐增大
4、实验题 硅光电池是一种可将光能转化为电能的元件。某同学利用图（甲）所示电路探究某硅光电池的路端电压U与电流I的关系。图中定值电阻R0=2Ω，电压表、电流表均可视为理想电表。
（1）用“笔画线”代替导线，根据电路图，将图（乙）中的实物电路补充完整。

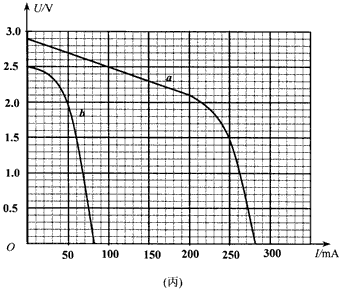

（2）实验一：用一定强度的光照射硅光电池，闭合电键S，调节可调电阻R的阻值，通过测量得到该电池的U-I曲线a（见图丙）。则由图象可知，当电流小于200 mA时，该硅光电池的电动势为________V，内阻为________ Ω。
（3）实验二：减小光照强度，重复实验，通过测量得到该电池的U-I曲线b（见图丙）。当可调电阻R的阻值调到某值时，若该电路的路端电压为1.5 V，由曲线b可知，此时可调电阻R的电功率约为________W。
5、选择题 如图所示电路中，R1=4Ω，R2=6Ω，电源内阻不可忽略，当开关S2闭合时，电流表A的示数为3A，则当开关S2断开时，电流表示数可能为
[? ]
A．3.2A
B．2.1A
C．1.2A
D．0.8A
