参考答案：由闭合电路欧姆定律得，U=E-Ir，当I=0时，U=E，即图线与纵轴的截距大小等于电源的电动势．由图读出，a的电动势较大．
图线的斜率大小等于内阻r，由图线看出，电源a的内电阻较大．
故选BC

本题解析：

本题难度：简单

2、计算题  如图所示，电源E恒定电压12V，定值电阻?，电动机M的内电阻为，当开关s闭合，电动机转动稳定后，理想电压表的读数为。若电动机除了内电阻外不计其他损耗。求:（1）电动机输出的机械功率P1.（2）电路消耗的总功率P。

参考答案：解：（1）电动机直流的电流为I1
?——2分
电动机的总功率：?——1分
?——1分
电动机的输出功率?——1分
（2）电路中消耗的功率?——1分
电路中消耗的功率?——1分
电路中消耗的总功率?——1分

本题解析：略

本题难度：简单

3、计算题  如图所示的电路中，电源电动势为，内电阻为，电动机线圈电阻为。若开关闭合后通过电源的电流为3A，试求：

小题1:上消耗的电功率；
小题2:电动机的输出功率。

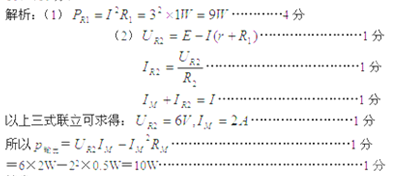

参考答案：
小题1:9W
小题2:10W

本题解析：

本题难度：简单

4、选择题  将标有“110V、40W”白炽灯L1和标有“110V、100W”白炽灯L2，与一只滑动变阻器（0～300Ω）组合起来接在220V的线路上，使L1、L2都能正常发光，下图中能正常发光耗电又最小的接法是 （? ）

参考答案：C

本题解析：

本题难度：一般

5、选择题  如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向a端滑动，则（?）

A．电灯L更亮，安培表的示数减小
B．电灯L更亮，安培表的示数增大
C．电灯L变暗，安培表的示数减小
D．电灯L变暗，安培表的示数增大

参考答案：D

本题解析：当变阻器的滑片向a端滑动时，电阻减小，电路中的总电阻减小，干路电流增大，电流表示数增大，AC错误；电源内阻分压增大，路端电压减小，灯泡L变暗，D对；B错；
点评：本题难度较小，分析动态变化问题主要掌握思路：现根据部分电阻变化判断总电阻变化，再判断电源内阻分压变化，根据闭合电路欧姆定律判断路端电压以及其他物理量的变化

本题难度：一般
